Цилиндрические плоские мотор-редукторы Bauer серии BF06, BF10, BF20, BF30, BF40, BF50, BF60, BF70, BF80, BF90: характеристики, устройство, принцип работы, стоимость

Цилиндрический мотор-редуктор с параллельным расположением валов имеет компактную конструкцию с возможностью установки непосредственно на цельный вал исполнительного механизма.Также этот мотор редуктор получил распространенные названия плоский или надсадной привод.

Цилиндрический мотор-редуктор с параллельным расположением валов имеет компактную конструкцию с возможностью установки непосредственно на цельный вал исполнительного механизма.Также этот мотор редуктор получил распространенные названия плоский или надсадной привод. Корпус редуктора изготовлен из серого чугуна методом литья под давлением. Для удобства при монтаже предусмотрены моментный рычаг и съемный фланец выходного вала, по бокам корпуса имеются крепежные отверстие с нарезанной резьбой.

Мотор-редукторы Bauer BF представлены десятью типоразмерами с возможностью комплектации асинхронными электродвигателями мощностью 0,09 - 45 кВт. Агрегат любого габарита обеспечивает стабильную скорость вращения в пределах от 0,1 до 200 об/мин, при этом крутящий момент варьируется в диапазоне 80-18600 Нм. Заказчику доступны редукторы с передаточным отношением в пределах 151,2 - 9471.

Базовые характеристики

  • Номинальная мощность электродвигателя: от 0,09 до 45 кВт;
  • Крутящий момент на выходном валу: от 80 до 18600 Нм;
  • Диапазон передаточных чисел: 5,3 - ;600
  • Частота вращения выходного вала: от 0,1 до 190 об/мин;
  • Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
  • Напряжение питания 220/380В, 50/60 Гц;
  • Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).

Серия имеет следующие типоразмеры:
BF06, BF10, BF20, BF30, BF40, BF50, BF60, BF70, BF80, BF90

Система обозначения цилиндрических плоских мотор-редукторов серии BF

BF70 Z X-74 / D..11 LA4

BF - Тип мотор-редуктора (плоский-цилиндрический)
70 - Типоразмер редуктора. Возможные типоразмеры: 06, 10, 20, 30, 40, 50, 60, 70, 80, 90
Z - Предварительная ступень редукции (Z - с предварительной ступенью редукции, G - двойной редуктор)
X - Усиленный подшипник только для типоразмера (BF60 и выше)
7 - Код исполнения редуктора (1 - лапы со сквозными отверстиями, 2 - малый выходной фланец со сквозными отверстиями, 3 - стандартный выходной фланец со сквозными отверстиями, 4 - большой выходной фланец со сквозными отверстиями, 6L - лапы с резьбовыми отверстиями, слева, 6R - лапы с резьбовыми отверстиями, справа, 6LR - лапы с резьбовыми отверстиями, справа и слева, 7 - фланец с резьбовыми отверстиями, 8 - корпус с резьбовыми отверстиями
4 - Код исполнения выходного вала
D - Трехфазный асинхронный электродвигатель
11 - Типоразмер двигателя
L - Длина статора
A - Конструктивное исполнение
4 - Количество полюсов двигателя

Типоразмер
M max, Нм

D - выходного вала,

мм

BF06
91
25
BF10
250
25, 30
BF20
425
30, 35
BF30
590
35, 40
BF40
980
40, 50
BF50
1480
50, 60
BF60
2600
60, 70
BF70
6200
70, 90
BF80
11800
100, 110
BF90

18500

120, 150

Модификации мотор-редукторов

Полый вал, крепление к корпусу с помощью реактивной тяги Цельный вал, фланцевое крепление к корпусу
Полый вал, крепление к корпусу с помощью реактивной тяги Цельный вал, фланцевое крепление к корпусу
Цельный вал, крепление к корпусу резьбовыми отверстиями Цельный вал, крепление к корпусу с помощью реактивной тяги
Цельный вал, крепление к корпусу резьбовыми отверстиями Цельный вал, крепление к корпусу с помощью реактивной тяги

Технические данные

  • корпус типоразмеров 40 - 90 чугун
  • зубчатое колесо - легированная сталь
  • вал - конструкционная сталь
  • смазка - синтетическое масло

Смазочные материалы

Вид смазочного материала

Минеральное масло

Синтетическое масло

USDA H1 масло

ISO VG 220

ISO VG 68

ISO VG 220

ISO VG 460

ISO VG 220

Справочный номер для утилизации отходов

ASN13 02 05

ASN 13 02 06

ASN 13 02 06

ASN 13 02 06

Производитель смазочного материала

Стандартное масло для редукторов серий BF06 BF90 BG04-BG100 BK06-BK90

Низкотемпературное масло для редукторов серий BF06-BF90 BG04-BG100 BK60-BK90 BS02-BS40

Стандартное масло для редукторов серий BS02 BS10 BK06-BK10

Высокотемпературное масло для редукторов серий BS02-BS10 BK06-BK10 BF06-BF90 BG04-BG100 BK60-BK90

Стандартное масло для редукторов серий BS20-BS40 BK20-BK50

Высокотемпературное масло для редукторов серий

Пищевое масло для редукторов серий BF06-BF90 BG04-BG100 BK06-BK90 BS02-BS40

AGIP

BLASIA 220

ARAL

DEGOL BMB220 DEGOL BG220

DEGOL GS220

DEGOL GS460

BECHEM RHUS

STAROIL SMO220

BP

ENERGOL GR-XP220

ENERSYN SG-XP 220

ENERSYN SG-XP 460

CASTROL

ALPHA SP 220

ALPHA BMB 220

OPTIGEAR BM 220 TRIBOL 1100/220

ALPHASYN PG 220 TRIBOL 800/220 ALPHASYN GS 220

ALPHASYN PG 460 TRIBOL 800/460 ALPHASYN 460

CASTROL OPTILEB GT 220 CASTOL TRIBOL FOODFROOF 1800/220

ESSO

see MOBIL

FUCHS

RENOLIN CLP 220 RENOLIN CLPF 220 SUPER

RENOLIN PG 68

RENOLIN PG 220

RENOLIN PG 460

KLÜBER

KLÜBEROIL GEM 1-220 N

KLÜBERSYNTH GH6-80

KLÜBERSYNTH GH6-220

KLÜBERSYNTH GH6-460

KLÜBEROIL 4UH1-220N KLÜBERSYNTH UH1 6-220

MOBIL

MOBILGEAR 600 XP 220 MOBILUBE HD PLUS 80W-90

GLYGOYLE 220

GLYGOYLE 30

GLYGOYLE 460

OEST

Gearol C-LP 220

OPTIMOL

OPTIGEAR 220

OPTIFLEX A 220

OPTIFLEX A 460

OPTILEB GT 220

SHELL

OMALA S2 G220 FALCON CLP 220

OMALA S4 WE 220

OMALA S4 WE 460

CASSIDA FLUID GL 220

TEXACO

GEARTEX EP-A SAE 85W-90

TOTAL

CARTER EP 220

NEVASTANE SL220

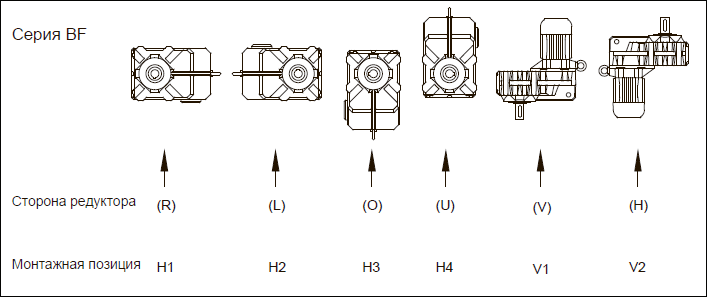

Монтажные положения

Монтажные положения редуктора BF

Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Габаритные и присоединительные размеры
