Цилиндрические соосные мотор-редукторы Bauer (Бауэр) серии BG04, BG05, BG06, BG10, BG15, BG20, BG30, BG40, BG50, BG60, BG70, BG80, BG90, BG100: характеристики, устройство, принцип работы, цена

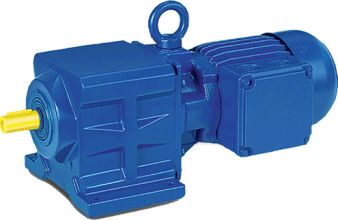

Цилиндрические мотор-редукторы соосного типа серии Bauer BG предназначены для преобразования крутящего момента в широком диапазоне передаточных чисел. Редукторы имеют компактные размеры при этом их КПД достигает 97%. Для удобства монтажных работ агрегат комплектуется лапами или опорным фланцем, также возможен комбинированный вариант.

Цилиндрические мотор-редукторы соосного типа серии Bauer BG предназначены для преобразования крутящего момента в широком диапазоне передаточных чисел. Редукторы имеют компактные размеры при этом их КПД достигает 97%. Для удобства монтажных работ агрегат комплектуется лапами или опорным фланцем, также возможен комбинированный вариант. Уровень шума в процессе эксплуатации не превышает 60 dBA. В основу мотор-редуктора входит двухступенчатый цилиндрический механизм с передаточным отношением в пределах 2,5 - 4800. Серия Bauer BG состоит из 13 типоразмеров с возможностью комплектации асинхронными электродвигателями, мощностью от 0,09 до 45 кВт. Особо следует отметить немецкое качество применяемых материалов и высокую точность узловой сборки. Все механические элементы надежно защищены благодаря герметичному чугунному корпусу.

Базовые характеристики

  • Передаточные отношения 2,5 - 4800;
  • Обороты тихоходного вала 0,3 - 450 об/мин;
  • Крутящий момент 20 - 18 500 Нм;
  • Мощность электродвигателя 0,06 - 45 кВт;
  • Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
  • Напряжение питания 220/380В, 50/60 Гц;
  • Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).

Серия имеет следующие типоразмеры:
BG04, BG05, BG06, BG10, BG15, BG20, BG30, BG40, BG50, BG60, BG70, BG80, BG90, BG100

Система обозначения цилиндрических мотор-редукторов серии BG

BG10 Z X-71 / D..08 LA4

BG - Тип мотор-редуктора (соосно-цилиндрический)
10 - Типоразмер редуктора. Возможные типоразмеры: 04, 05, 06, 10, 15, 20, 30, 40, 50, 60, 70, 80, 90, 100
Z - Предварительная ступень редукции (Z - с предварительной ступенью редукции, G - двойной редуктор)
X - Усиленный подшипник только для типоразмера (BG10)
7 - Код исполнения редуктора (1 - лапы со сквозными отверстиями, 2 - малый выходной фланец со сквозными отверстиями, 3 - стандартный выходной фланец со сквозными отверстиями, 4 - большой выходной фланец со сквозными отверстиями, 6L - лапы с резьбовыми отверстиями, слева, 6R - лапы с резьбовыми отверстиями, справа, 6LR - лапы с резьбовыми отверстиями, справа и слева, 7 - фланец с резьбовыми отверстиями, 8 - корпус с резьбовыми отверстиями, 9L - опорная плита, слева, 9R - опорная плита, cправа, 9RL - опорная плита, cправа и слева)
1 - Код исполнения выходного вала (1 - цельный вал со стороны редуктора, 7 - цельный вал со стороны редуктора для фланца BG10, W - двойное уплотнение вала)
D - Трехфазный асинхронный электродвигатель
08 - Типоразмер двигателя
L - Длина статора
A - Конструктивное исполнение
D - Трехфазный асинхронный электродвигатель
4 - Количество полюсов двигателя

Типоразмер
M max, Нм

D - выходного вала,

мм

BG04
12.7
12
BG05
20
14
BG06
50
17
BG10
130
20
BG15
180
25
BG20
220
25
BG30
325
30
BG40
495
30
BG50
790
40
BG60
1290
50
BG70
2700
60
BG80
4700
70
BG90 9800 100
BG100 19600 110

Смазочные материалы

Вид смазочного материала

Минеральное масло

Синтетическое масло

USDA H1 масло

ISO VG 220

ISO VG 68

ISO VG 220

ISO VG 460

ISO VG 220

Справочный номер для утилизации отходов

ASN13 02 05

ASN 13 02 06

ASN 13 02 06

ASN 13 02 06

Производитель смазочного материала

Стандартное масло для редукторов серий BF06 BF90 BG04-BG100 BK06-BK90

Низкотемпературное масло для редукторов серий BF06-BF90 BG04-BG100 BK60-BK90 BS02-BS40

Стандартное масло для редукторов серий BS02 BS10 BK06-BK10

Высокотемпературное масло для редукторов серий BS02-BS10 BK06-BK10 BF06-BF90 BG04-BG100 BK60-BK90

Стандартное масло для редукторов серий BS20-BS40 BK20-BK50

Высокотемпературное масло для редукторов серий

Пищевое масло для редукторов серий BF06-BF90 BG04-BG100 BK06-BK90 BS02-BS40

AGIP

BLASIA 220

ARAL

DEGOL BMB220 DEGOL BG220

DEGOL GS220

DEGOL GS460

BECHEM RHUS

STAROIL SMO220

BP

ENERGOL GR-XP220

ENERSYN SG-XP 220

ENERSYN SG-XP 460

CASTROL

ALPHA SP 220

ALPHA BMB 220

OPTIGEAR BM 220 TRIBOL 1100/220

ALPHASYN PG 220 TRIBOL 800/220 ALPHASYN GS 220

ALPHASYN PG 460 TRIBOL 800/460 ALPHASYN 460

CASTROL OPTILEB GT 220 CASTOL TRIBOL FOODFROOF 1800/220

ESSO

see MOBIL

FUCHS

RENOLIN CLP 220 RENOLIN CLPF 220 SUPER

RENOLIN PG 68

RENOLIN PG 220

RENOLIN PG 460

KLÜBER

KLÜBEROIL GEM 1-220 N

KLÜBERSYNTH GH6-80

KLÜBERSYNTH GH6-220

KLÜBERSYNTH GH6-460

KLÜBEROIL 4UH1-220N KLÜBERSYNTH UH1 6-220

MOBIL

MOBILGEAR 600 XP 220 MOBILUBE HD PLUS 80W-90

GLYGOYLE 220

GLYGOYLE 30

GLYGOYLE 460

OEST

Gearol C-LP 220

OPTIMOL

OPTIGEAR 220

OPTIFLEX A 220

OPTIFLEX A 460

OPTILEB GT 220

SHELL

OMALA S2 G220 FALCON CLP 220

OMALA S4 WE 220

OMALA S4 WE 460

CASSIDA FLUID GL 220

TEXACO

GEARTEX EP-A SAE 85W-90

TOTAL

CARTER EP 220

NEVASTANE SL220

Монтажные положения

Монтажные положения

 Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Габаритные и присоединительные размеры
