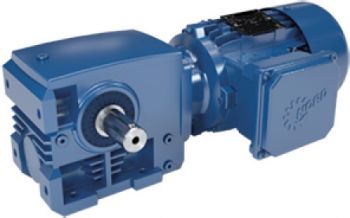

Цилиндро-конические мотор-редукторы NORD серии SK. Характеристики, устройство, принцип работы, цена

Немецкие цилиндро-конические мотор-редукторы от компании NORD выпускаются в 16 типоразмерах и комплектуются электродвигателями асинхронного типа, мощностью от 0,12 до 200 кВт. Благодаря компоновке осей валов под углом 90 градусов мотор-редуктор можно установить в ограниченном пространстве. Максимальный крутящий момент на тихоходном валу достигает 50000 Нм. Каждый агрегат укомплектован специальным устройством блокировки обратного хода. Имеется возможность изменить направление вращения выходного вала путём смены расположения ведомого конического колеса относительно ведущий шестерни. Компания NORD гарантирует высокий коэффициент полезного действия на всю линейку коническо-цилиндрических редукторов серии SK. Показатели К.П.Д. неизменны во всём диапазоне передаточных чисел и сопоставимы с К.П.Д. соосно-цилиндрических редукторов. Монтаж устройства осуществляется с помощью лапок со сквозными отверстиями или опорного фланца. В зависимости от типоразмера корпус редуктора изготовлен из алюминия или чугуна методом литья под давлением. В избежание коррозии поверхность редуктора окрашена специальной эмалью синего цвета.

Передаточные отношения 3.85 - 4916,63

Обороты тихоходного вала 0,1 - 2300 об/мин

Крутящий момент 10-50000 Нм

Оптимальные значения крутящего момента достигаются комбинированной передачей, которая может состоять из нескольких ступеней редукции. Распределение передач в зависимости от ступеней редукции представлены в таблице ниже:

Тип 2-ступенч. 3-ступенч. 4-ступенч.
Цилиндрическая ступень -- -- 1-я ступень
Цилиндрическая ступень 1-я ступень 1-я ступень 2-я ступень
Коническая ступень 2-я ступень 2-я ступень 3-я ступень
Цилиндрическая ступень -- 3-я ступень 4-я ступень

Серия имеет следующие типоразмеры:

2-ступенчатый 3-ступенчатый 4-ступенчатый 5-ступенчатый (сдвоенные редукторы) 6-ступенчатый (сдвоенные редукторы)
SK 92072 SK 9012.1 SK 9013.1
SK 92172 SK 9016.1 SK 9017.1
SK 92372 SK 9022.1 SK 9023.1
SK 92672 SK 9032.1 SK 9033.1
SK 92772 SK 9042.1 SK 9043.1
SK 9052.1 SK 9053.1
SK 9072.1 SK 9072.1/32, SK 9072.1/42
SK 9082.1 SK 9082.1/42, SK 9082.1/52
SK 9086.1 SK 9086.1/52
SK 9092.1 SK 9092.1/52
SK 9096.1 SK 9096.1/62 SK 9096.1/63



Цилиндро-конические мотор-редукторы NORD. Исполнение с полым валом
Цилиндро-конические мотор-редукторы NORD. Исполнение со сплошным валом

Исполнение с полым валом

Исполнение со сплошным валом

Производитель - NORD
Материал корпуса - cерый чугун, сплав алюминия
Материал шестерней - Сплав 21NiCrMo2 (60-62 HRC)
Тип крепления - На лапах или на фланце
Выходной вал - Цельный со шпонкой



Исполнения редукторов

Цилиндро-конические редукторы со сплошным валом Описание
SK 9032.1 - 90 S/4 SK 9032.1 - 90 S/4 Цилиндро-конический мотор-редуктор, крепление на лапах, сплошной выходной вал в сторону A, трехступенчатый
SK 9032.1 LX - 90 S/4 SK 9032.1 LX - 90 S/4 Цилиндро-конический мотор-редуктор, крепление на лапах, сплошной выходной вал двухсторонний, трехступенчатый, (типовое дополнение: LX)
SK 9032.1 VXF - 90 L/4 SK 9032.1 VXF - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, сплошной выходной вал в сторону A, фланец B5 в сторону A, трехступенчатый, (типовое дополнение: VXF) Данное исполнение не рекомендуется использовать как фланцевое исполнение, вместо этого следует использовать тип VF.
SK 9032.1 VXZ - 90 L/4 SK 9032.1 VXZ - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, сплошной выходной вал в сторону A, фланец B14 двухсторонний, трехступенчатый, (типовое дополнение: VXZ) Данное исполнение не рекомендуется использовать как фланцевое исполнение, вместо этого следует использовать тип VZ.
SK 9032.1 VF - 90 L/4 SK 9032.1 VF - 90 L/4 Цилиндро-конический мотор-редуктор, сплошной выходной вал в сторону A, фланец B5 в сторону А, трехступенчатый, (типовое дополнение: VF)
SK 9032.1 VZ - 90 L/4 SK 9032.1 VZ - 90 L/4 Цилиндро-конический мотор-редуктор, сплошной выходной вал в сторону A, фланец B14 двухсторонний, трехступенчатый, (типовое дополнение: VZ)
SK 9032.1 LXZ - 90 L/4 SK 9032.1 LXZ - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, сплошной выходной вал двухсторонний, фланец B14 двухсторонний, трехступенчатый, (типовое дополнение: LXZ)



Цилиндро-конические редукторы с полым валом Описание
SK 9032.1 AZ - 90 S/4 SK 9032.1 AZ - 90 S/4 Цилиндро-конический мотор-редуктор, полый выходной вал, фланец B14 двухсторонний, трехступенчатый, (типовое дополнение: AZ)
SK 9032.1 AF - 90 S/4 SK 9032.1 AF - 90 S/4 Цилиндро-конический мотор-редуктор, полый выходной вал, фланец B5 в сторону A, трехступенчатый, (типовое дополнение: AF)
SK 9032.1 AX - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, полый выходной вал, трехступенчатый, (типовое дополнение: AX) SK 9032.1 AX - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, полый выходной вал, трехступенчатый, (типовое дополнение: AX)
SK 9032.1 AXZ - 90 L/4 SK 9032.1 AXZ - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, полый выходной вал, фланец B14 двухсторонний, трехступенчатый, (типовое дополнение: AXZ) Данное исполнение не рекомендуется использовать как фланцевое исполнение, вместо этого следует использовать тип AZ.
SK 9032.1 AXF - 90 L/4 SK 9032.1 AXF - 90 L/4 Цилиндро-конический мотор-редуктор, крепление на лапах, полый выходной вал, фланец B5 в сторону A, трехступенчатый, (типовое дополнение: AXF) Данное исполнение не рекомендуется использовать как фланцевое исполнение, вместо этого следует использовать тип AF.
SK 9032.1 AZSH - 90 L/4 SK 9032.1 AZSH - 90 L/4 Цилиндро-конический мотор-редуктор, полый выходной вал, фланец B14 двухсторонний, стяжная муфта на стороне В, трехступенчатый, (типовое дополнение: AZSH)
SK 9032.1 AZD - 90 L/4 SK 9032.1 AZD - 90 L/4 Цилиндро-конический мотор-редуктор, полый вал, упор против проворачивания на стороне A, трехступенчатый, (типовое дополнение: AZD)
SK 9032.1 AZK - 90 L/4 SK 9032.1 AZK - 90 L/4 Цилиндро-конический мотор-редуктор, полый выходной вал, консоль против проворачивания, трехступенчатый, (типовое дополнение: AZK)



Поставляемые исполнения

Сокращение Значение Цилиндрические соосные редукторы Цилиндрические редукторы с параллельными валами Цилиндро-конические редукторы Цилиндро-червячные редукторы
нет Сплошной выходной вал, крепление на лапах + + +
A Полый выходной вал +
AF Полый выходной вал, фланец B5 + +5) +
AX Полый выходной вал, крепление на лапах +1) +
AXF Полый выходной вал, крепление на лапах, фланец B5 +
AXZ Полый выходной вал, крепление на лапах, фланец B14 +
AZ Полый выходной вал, фланец B14 +1) +5) +
AZD Полый выходной вал, фланец B14 с упором против проворачивания +2)5) +
AZK Полый выходной вал, фланец B14 с консолью против проворачивания +
B Фиксирующий элемент для полого выходного вала + + +
E Одноступенчатый +
EA Полый выходной вал, шлицевой, DIN 5480 +4) +4)
EF Одноступенчатый, фланец B5 +
F Сплошной выходной вал, фланец B5 +
G Резиновый амортизатор для упора против проворачивания +
H Защитный кожух для полого выходного вала + + +
IEC Адаптер для стандартного электродвигателя + + + +
LX Сплошной выходной вал, двухсторонний, крепление на лапах + +
R Встроенная блокировка обратного хода +
RLS Блокировка обратного хода в присоединении W + + + +
S Полый вал со стяжной муфтой + + +
V Сплошной выходной вал +
VF Сплошной выходной вал, фланец B5 + +5) +
VL Усиленные подшипники + + + +
VL2 Дополнительный усиленный подшипниковый узел для перемешивающих устройств + +

VL 3
Дополнительный усиленный подшипниковый узел для перемешивающих устройств с повышенной защитой от протечек масла + +
VX Сплошной выходной вал, крепление на лапах +1)
VXF Сплошной выходной вал, крепление на лапах, фланец B5 +
VXZ Сплошной выходной вал, крепление на лапах, фланец B14 +
VZ Сплошной выходной вал, фланец B14 +1) +5)
W Исполнение редуктора со свободным входным валом + + + +
XF Сплошной выходной вал, крепление на лапах, фланец B5 +3)
XZ Сплошной выходной вал, крепление на лапах, фланец B14 +3)



Технические характеристики

Типоразмер Количество ступеней Диапазон передаточных чисел Максимальный крутящий момент (Нм) D - выходного вала, мм
SK 92072 2 3,85 - 54,65 90 20, 25
SK 92172 2 4,10 - 72,31 120 20,25
SK 92372 2 5,30 - 62,85 230 25, 30
SK 92672 2 4,85 - 59,25 380 30, 35
SK 92772 2 4,81 - 64,01 660 35, 40
SK 9012.1 3 8,09 - 332,37 400 30, 35
SK 9016.1 3 12,51 - 277,84 610 35, 40
SK 9022.1 3 8,78 - 276,86 860 35, 40
SK 9032.1 3 8,48 - 295,85 1550 45, 50
SK 9042.1 3 8,83 - 329,69 2800 60
SK 9052.1 3 8,10 - 289,61 4800 70
SK 9082.1 3 8,04 - 296,80 13000 110
SK 9086.1 3 8,04 - 230,64 20000 120
SK 9092.1 3 10,68 - 297,51 32000 140, 150
SK 9013.1 4 141,29 - 1690,10 400 30, 35
SK 9017.1 4 134,32 - 1412,69 610 35, 40
SK 9023.1 4 228,47 - 1899,26 860 35,40
SK 9033.1 4 167,45 - 3635,95 1550 45, 50
SK 9043.1 4 172,08 - 4246,38 2800 60
SK 9053.1 4 164,99 - 3735,92 4800 70



Пример условного обозначения для заказа

SK 92372 L X - 71 S/4 где:

92372 - Цилиндро-конический редуктор, 2-ступенчатый
L - Сплошной выходной вал, двухсторонний
X - Корпус для крепления на лапах
71 - Трехфазный электродвигатель 71S
- 4-полюсный



SK 9033.1 A F - W где:

9033.1 - Цилиндро-конический редуктор, 4-ступенчатый
A - Полый выходной вал
F - Фланец B5
W - Свободный приводной вал



SK 9086.1/52 A Z K - IEC 160 где:

9086.1/52 - Цилиндро-конический редуктор, 5-ступенчатый
A - Полый выходной вал
Z - Фланец B14
K - Консоль против проворачивания
IEC 160 - Присоединение IEC для двигателей типоразмера 160



Варианты цилиндро-конических редукторов

Компания NORD предлагает цилиндрические соосные мотор-редукторы с возможностью монтажа в различных положениях. Вы можете заказать устройство в монтажных положениях (M1, M2, M3, M4, M5, M6).

Варианты цилиндро-конических редукторов

Уровень масла в редукторах Nord



Уровень масла

[L]
A51 M1 M2 M3 M4 M5 M6 M1 M2 M3 M4 M5 M6
A55/56 B3 B6 B8 B3I V5 V6 B5I B5 B5III B5II V1 V3
H1 H4 H2 H3 H5 H6
SK 92072 0,40 0,60 0,50 0,50 0,40 0,40 0,40 0,60 0,50 0,50 0,40 0,40
SK 92172 0,60 0,90 0,95 1,10 0,75 0,62 0,50 0,92 0,87 1,05 0,75 0,65
SK 92372 0,90 1,30 1,45 1,60 1,20 1,20 1,15 1,50 1,20 1,70 1,15 1,15
SK 92672 1,80 3,50 3,20 3,40 2,60 2,60 1,55 2,80 2,50 3,30 2,40 2,40
SK 92772 2,30 4,50 4,60 5,30 4,10 4,10 2,75 4,40 4,50 5,50 3,50 3,50
[L]
SK 9012.1 0,70 1,60 1,90 2,40 1,20 1,70 0,70 1,90 1,90 2,10 1,20 1,70
SK 9016.1 0,70 1,60 1,90 2,40 1,20 1,70 0,70 1,90 1,90 2,10 1,20 1,70
SK 9022.1 1,30 2,60 3,50 4,20 2,00 2,80 1,30 2,60 3,50 4,20 2,00 2,80
SK 9032.1 1,70 4,80 6,40 6,70 4,10 5,10 1,90 5,20 6,40 7,30 3,30 5,10
SK 9042.1 4,40 8,70 10,0 9,80 6,80 7,50 3,60 9,70 11,4 11,5 6,50 8,20
SK 9052.1 6,50 16,0 19,0 21,5 11,0 15,5 7,50 16,5 20,0 21,5 11,5 18,0
SK 9072.1 10,0 27,5 32,0 36,0 18,0 24,0 12,0 27,5 33,0 38,5 19,0 26,0
SK 9082.1 17,0 51,5 62,5 71,5 33,0 46,5 21,0 54,0 66,0 80,0 38,0 52,0
SK 9086.1 29,0 73,0 85,0 102 48,0 62,0 36,0 78,0 91,0 107 53,0 76,0
SK 9092.1 41,0 157 170 172 80,0 90,0 40,0 130 154 175 82,0 91,0
SK 9096.1 70,0 187 194 254 109 152 98 187 193 257 113 156
[L]
SK 9013.1 1,20 2,00 2,20 3,00 1,40 1,90 1,20 2,30 2,20 3,00 1,40 1,90
SK 9017.1 1,20 2,00 2,20 3,00 1,40 1,90 1,20 2,30 2,20 3,00 1,40 1,90
SK 9023.1 2,40 3,00 3,80 5,30 2,20 3,10 2,40 3,00 3,80 5,30 2,20 3,10
SK 9033.1 3,30 6,60 7,00 7,80 4,30 5,10 3,80 5,70 6,90 8,50 3,60 5,60
SK 9043.1 4,60 10,2 10,7 12,8 5,20 6,70 5,70 10,2 14,7 14,7 6,60 9,60
SK 9053.1 10,0 17,0 20,0 24,2 11,5 16,5 12,5 18,0 26,5 26,5 13,0 17,0

Общие ведомости запасных частей цилиндро-конических мотор-редукторов NORD

SK 92072 703 Пара конических шестерен
705 Приводное колесо
706 Приводная шестерня
707 Выходной вал
708 Шпонка
710 Манжетное уплотнение вала
711 Стопорное кольцо
712 Регулировочный диск
713 Шарикоподшипник
714 Прокладка
715 Крышка корпуса
716 Дистанционная втулка
719 Винт с цилиндрической головкой
720 Шпонка
721 Стопорное кольцо
722 Шарикоподшипник
723 Защитная крышка
724 Крепежный элемент
741 Регулировочный диск
742 Опорная шайба
743 Корпус редуктора
744 Фланец
745 Шарикоподшипник
746 Шпонка
747 Регулировочный диск
748 Шарикоподшипник
749 Просечной штифт
751 Усадочный стяжной диск
752 Резиновый буфер
753 Винт с цилиндрической головкой
754 Крышка
755 Винт с цилиндрической головкой
766 Шлицевая гайка
767 Винт с шестигранной головкой
SK 92072
SK 92172 - SK 92772 703 Пара конических шестерен
705 Приводное колесо
706 Приводная шестерня
707 Выходной вал
708 Шпонка
709 Манжетное уплотнение вала
710 Манжетное уплотнение вала
711 Стопорное кольцо
712 Регулировочный диск
713 Шарикоподшипник
714 Прокладка
715 Крышка корпуса
716 Дистанционная втулка
719 Винт с цилиндрической головкой
720 Шпонка
721 Стопорное кольцо
722 Шарикоподшипник
723 Защитная крышка
724 Крепежный элемент
728 Прокладка
730 Крышка редуктора
731 Стопорное кольцо
732 Прокладка
739 Стопорное кольцо
741 Регулировочный диск
742 Опорная шайба
743 Корпус редуктора
744 Фланец
745 Шарикоподшипник
746 Шпонка
747 Регулировочный диск
748 Шарикоподшипник
749 Просечной штифт
751 Усадочный стяжной диск
752 Упор против проворачивания
753 Винт с цилиндрической головкой
754 Крышка
755 Винт с цилиндрической головкой
766 Стопорное кольцо
767 Винт с цилиндрической головкой
769 Винт с шестигранной головкой
775 Опорная шайба
SK 92172 - SK 92772
SK 92172 - SK 92772

SK 9012.1 - SK 9096.1
Исполнение для крепления на лапах

SK 9012.1 - SK 9096.1

701 Ведомое колесо
702 Вал-шестерня
703 Пара конических шестерен
705 Приводное колесо
706 Приводная шестерня
707 Полый вал
709 Манжетное уплотнение вала
710 Манжетное уплотнение вала
711 Стопорное кольцо
712 Регулировочный диск
713 Конический роликовый подшипник
714 Прокладка
715 Крышка корпуса
716 Дистанционная втулка
717 Резьбовая пробка воздушного клапана
718 Резиноасбестовое уплотнение для масла
719 Винт с цилиндрической головкой
720 Шпонка
721 Стопорное кольцо
722 Конический роликовый подшипник
723 Защитная крышка
724 Шайба
725 Пружинное кольцо
726 Винт с цилиндрической головкой
729 Опорная шайба
731 Стопорное кольцо
732 Прокладка
733 Шпонка
734 Резьбовая пробка
735 Резиноасбестовое уплотнение для масла
737 Конический роликовый подшипник
738 Конический роликовый подшипник
739 Стопорное кольцо
740 Защитная крышка
741 Регулировочный диск
742 Опорная шайба
743 Корпус редуктора
745 Конический роликовый подшипник
746 Шпонка
747 Регулировочный диск
748 Конический роликовый подшипник
750 Защитная крышка
751 Усадочный стяжной диск
752 Упор против проворачивания
753 Винт с цилиндрической головкой
755 Резинометаллическая втулка
756 Рым-болт
765 Шлицевая гайка
766 Стопорная шайба 770 Ограничитель обратного хода
773 Шпонка
774 Стопорное кольцо
775 Опорная шайба
SK 9012.1 - SK 9096.1

SK 9012.1 - SK 9096.1
Исполнение для фланцевого монтажа

SK 9012.1 - SK 9096.1

701 Ведомое колесо
702 Вал-шестерня
703 Пара конических шестерен
705 Приводное колесо
706 Приводная шестерня
707 Полый вал
709 Манжетное уплотнение вала
710 Манжетное уплотнение вала
711 Стопорное кольцо
712 Регулировочный диск
713 Конический роликовый подшипник
714 Прокладка
715 Крышка корпуса
716 Дистанционная втулка
717 Резьбовая пробка воздушного клапана
718 Резиноасбестовое уплотнение для масла
719 Винт с цилиндрической головкой
720 Шпонка
721 Стопорное кольцо
722 Конический роликовый подшипник
724 Шайба
725 Пружинное кольцо
726 Винт с цилиндрической головкой
729 Опорная шайба
731 Стопорное кольцо
732 Прокладка
733 Шпонка
734 Резьбовая пробка
735 Резиноасбестовое уплотнение для масла
737 Конический роликовый подшипник
738 Конический роликовы подшипник
739 Стопорное кольцо
740 Защитная крышка
741 Регулировочный диск
742 Опорная шайба
743 Корпус редуктора
745 Конический роликовый подшипник
746 Шпонка
747 Регулировочный диск
748 Конический роликовый подшипник
750 Защитная крышка
751 Усадочный стяжной диск
752 Упор против проворачивания
753 Винт с цилиндрической головкой
755 Резинометаллическая втулка
756 Рым-болт
765 Шлицевая гайка
766 Стопорная шайба 770 Ограничитель обратного хода
773 Шпонка
774 Стопорное кольцо
775 Опорная шайба
SK 9012.1 - SK 9096.1

SK 9012.1 - SK 9096.1AZ
Исполнение для насадного монтажа

SK 9012.1 - SK 9096.1AZ

701 Ведомое колесо
702 Вал-шестерня
703 Пара конических шестерен
705 Приводное колесо
706 Приводная шестерня
707 Полый вал
709 Манжетное уплотнение вала
710 Манжетное уплотнение вала
711 Стопорное кольцо
712 Регулировочный диск
713 Конический роликовый подшипник
714 Прокладка
715 Крышка корпуса
716 Дистанционная втулка
717 Резьбовая пробка воздушного клапана
718 Резиноасбестовое уплотнение для масла
719 Винт с цилиндрической головкой
720 Шпонка
721 Стопорное кольцо
722 Конический роликовый подшипник
724 Шайба
725 Пружинное кольцо
726 Винт с цилиндрической головкой
729 Опорная шайба
731 Стопорное кольцо
732 Прокладка
733 Шпонка
734 Резьбовая пробка
735 Резиноасбестовое уплотнение для масла
737 Конический роликовый подшипник
738 Конический роликовый подшипник
739 Стопорное кольцо
740 Защитная крышка
741 Регулировочный диск
742 Опорная шайба
743 Корпус редуктора
745 Конический роликовый подшипник
746 Шпонка
747 Регулировочный диск
748 Конический роликовый подшипник
750 Защитная крышка
751 Усадочный стяжной диск
752 Упор против проворачивания
753 Винт с цилиндрической головкой
755 Резинометаллическая втулка
756 Рым-болт
765 Шлицевая гайка
766 Стопорная шайба
770 Ограничитель обратного хода
773 Шпонка
774 Стопорное кольцо
775 Опорная шайба
SK 9012.1 - SK 9096.1AZ

SK 9013.1 - SK 9053.1
Исполнение для крепления на лапах. Исполнение для фланцевого монтажа VF. Исполнение для насадного монтажа AZ

SK 9013.1 - SK 9053.1

5 Приводное колесо
6 Приводная шестерня
27 Крепежный винт
28 Прокладка
29 Опорная шайба
30 Навесной корпус
45 Радиальный шарикоподшипник
46 Шпонка
48 Радиальный шарикоподшипник
52 Стопорное кольцо
53 Шпонка
54 Стопорное кольцо
55 Промежуточный вал, гладкий
56 Промежуточный вал, зубчатый
57 Стопорное кольцо
58 Стопорное кольцо
59 Регулировочный диск
60 Стопорное кольцо
61 Стопорное кольцо
62 Резьбовая пробка
63 Резиноасбестовое уплотнение для масла
109 Манжетное уплотнение вала
112 Радиальный шарикоподшипник
114 Промежуточный фланец
115 Пружинное кольцо
116 Крепежный винт
117 Пружинное кольцо
118 Крепежный винт
119 Передаточный вал, гладкий
120 Передаточный вал, зубчатый
121 Втулка подшипника
124 Стопорное кольцо
125 Стопорное кольцо

SK 9072.1/32 - SK 9096.1/63
Исполнение для крепления на лапах. Исполнение для фланцевого монтажа VF. Исполнение для насадного монтажа AZ

SK 9072.1/32 - SK 9096.1/63

Радиальные и осевые нагрузки цилиндро-конических редукторов NORD



Модель y [mm] z [mm] c [Nmm] cVL [Nmm] f [mm] d [mm] l [mm]
SK 92072 95,0 115,0 0,06 x 106 -- 0 20 40
SK 92712 111,0 131,0 0,05 x 106 -- 0 20 40
SK 92372 128,0 153,0 0,08 x 106 -- 0 25 50
SK 92672 136,0 166,0 0,12 x 106 -- 0 30 60
SK 9012.1, SK 9013.1 111,0 141,0 0,14 x 106 0,24 x 106 0 30 60
SK 9016.1, SK 9017.1 111,0 146,0 0,25 x 106 0,41 x 106 0 35 70
SK 92772 153,0 188,0 0,16 x 106 -- 0 35 70
SK 9022.1, SK 9023.1 144,0 179,0 0,17 x 106 0,30 x 106 0 35 70
SK 9032.1, SK 9033.1 171,5 216,5 0,29 x 106 0,58 x 106 0 45 90
SK 9042.1, SK 9043.1 181,0 241,0 1,22 x 106 1,99 x 106 0 60 120
SK 9052.1, SK 9053.1 237,0 307,0 1,75 x 106 3,08 x 106 0 70 140
SK 9072.1 281,0 366,0 4,49 x 106 7,05 x 106 0 90 170
SK 9082.1 326,75 431,76 8,36 x 106 12,82 x 106 0 110 210
SK 9086.1 422,0 527,0 9,56 x 106 15,60 x 106 0 120 210
SK 9092.1 515,0 640,0 14,40 x 106 24,61 x 106 0 140 250
SK 9096.1 550 710 48,73 x 106 -- 0 140 320



Модель y [mm] z [mm] c [Nmm] cVL [Nmm] f [mm] d [mm] l [mm]
SK 02040 99,5 115,5 0,07 x 106 -- 0 20 40
SK 02050, SK 13050 104,0 129,0 0,12 x 106 0,19 x 106 0 25 50
SK 12063, SK 13063 118,5 148,5 0,19 x 106 0,30 x 106 0 30 60
SK 12080, SK 13080 150,0 185,0 0,21 x 106 0,41 x 106 0 35 70
SK 32100, SK 33100 179,0 224,0 0,51 x 106 0,94 x 106 0 45 90
SK 42125, SK 43125 233,5 293,5 1,33 x 106 2,19 x 106 0 60 120

Габаритные и присоединительные размеры

Заказать обратный звонок

(с кодом города)
ЗВОНОК БЕСПЛАТНЫЙ
