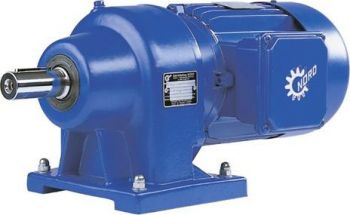

Соосно-цилиндрические мотор-редукторы NORD серии SK: характеристики, устройство, принцип работы, цена

Цилиндрические соосные мотор-редукторы серии SK от немецкого производителя NORD подразделяются на 11 типоразмеров и комплектуются электродвигателями, мощностью от 0,12 кВт до 160 кВт.

Цилиндрические соосные мотор-редукторы серии SK от немецкого производителя NORD подразделяются на 11 типоразмеров и комплектуются электродвигателями, мощностью от 0,12 кВт до 160 кВт. Максимальный крутящий момент на выходном валу достигает 23000 Нм. Широкий ряд передаточных чисел достигается благодаря одной, двум или трем ступеням редукции. Для достижения максимальных значений передаточного отношения возможен вариант конструкции со сдвоенным редуктором. Для удобства монтажа редукторы поставляются с креплением на лапах и на фланцах. Все элементы редуктора изготовлены на современных ЧПУ машинах и имеют высокую размерную точность, поэтому вовремя эксплуатации отсутствуют шум и вибрации. Зубчатые пары изготовлены из прочной легированной стали с последующей закалкой на мартенсит. Корпус редуктора, в зависимости от типоразмера, отливается из серого чугуна или сплава алюминия и окрашен специальной антикоррозийной эмалью.

Передаточные отношения 1.35 - 14340

Обороты тихоходного вала 0,1 - 2300 об/мин

Крутящий момент 10-26000 Нм

Серия имеет следующие типоразмеры:

1-ступенчатые 2-ступенчатые 3-ступенчатые 4-ступенчатые (сдвоенные редукторы) 5-ступенчатые (сдвоенные редукторы) 6-ступенчатые (сдвоенные редукторы)
  SK 02 SK 03
SK 11 E SK 12 SK 13 SK 12/02
SK 21 E SK 22 SK 23 SK 22/02
SK 31 E SK 32 SK 33 N SK 32/12
SK 41 E SK 42 SK 43 SK 42/12
SK 51 E SK 52 SK 53 SK 52/12
  SK 62 SK 63   SK 63/22 SK 63/23
  SK 72 SK 73   SK 73/22, SK 73/32 SK 73/23
  SK 82 SK 83   SK 83/32, SK 83/42 SK 83/33 N
  SK 92 SK 93   SK 93/42, SK 93/52 SK 93/43
  SK 102 SK 103   SK 103/52 SK 103/53



Исполнение лапы
Исполнение фланец
Исполнение лапы
Исполнение фланец

Производитель - NORD
Материал корпуса - cерый чугун, сплав алюминия
Материал шестерней - Сплав 21NiCrMo2 (60-62 HRC)
Тип крепления - На лапах или на фланце
Выходной вал - Цельный со шпонкой



Исполнения редукторов

Корпус для крепления на лапах Корпус для фланцевого монтажа (F) Модель
SK 11 E - 90 S/4 SK 11 F - 90 S/4 SK 11 E(F) - 90 S/4
Цилиндрический соосный мотор-редуктор, одноступенчатый
SK 12 - 90 S/4 SK 12 (F) - 90 S/4 SK 12 (F) - 90 S/4
Цилиндрический соосный мотор-редуктор, двухступенчатый
SK 13 - 71 S/4 SK 13 (F) - 71 S/4 SK 13 (F) - 71 S/4
Цилиндрический соосный мотор-редуктор, трехступенчатый
SK 62 - 132 S/4 SK 63 - 100 L/4 SK 62 (F) - 132 S/4 SK 63 (F) - 100 L/4 SK 62 (F) - 132 S/4
SK 63 (F) - 100 L/4

Цилиндрический соосный мотор-редуктор, двух- и трехступенчатый
SK 12/02 - 63 S/4 SK 12/02 (F) - 63 S/4 SK 12/02 (F) - 63 S/4
Цилиндрический соосный мотор-редуктор, четырехступенчатый
SK 63/22 - 80 S/4 SK 63/22(F) - 80 S/4 SK 63/22(F) - 80 S/4
Цилиндрический соосный мотор-редуктор, пяти- и шестиступенчатый



Поставляемые исполнения

Сокращение Значение Цилиндрические соосные редукторы Цилиндрические редукторы с параллельными валами Цилиндро-конические редукторы Цилиндро-червячные редукторы
нет Сплошной выходной вал, крепление на лапах +   + +
A Полый выходной вал   +
AF Полый выходной вал, фланец B5   + +5) +
AX Полый выходной вал, крепление на лапах   +1) +
AXF Полый выходной вал, крепление на лапах, фланец B5     +
AXZ Полый выходной вал, крепление на лапах, фланец B14     +
AZ Полый выходной вал, фланец B14   +1) +5) +
AZD Полый выходной вал, фланец B14 с упором против проворачивания     +2)5) +
AZK Полый выходной вал, фланец B14 с консолью против проворачивания     +
B Фиксирующий элемент для полого выходного вала   + + +
E Одноступенчатый +
EA Полый выходной вал, шлицевой, DIN 5480   +4) +4)
EF Одноступенчатый, фланец B5 +
F Сплошной выходной вал, фланец B5 +
G Резиновый амортизатор для упора против проворачивания   +
H Защитный кожух для полого выходного вала   + + +
IEC Адаптер для стандартного электродвигателя + + + +
LX Сплошной выходной вал, двухсторонний, крепление на лапах     + +
R Встроенная блокировка обратного хода     +
RLS Блокировка обратного хода в присоединении W + + + +
S Полый вал со стяжной муфтой   + + +
V Сплошной выходной вал   +
VF Сплошной выходной вал, фланец B5   + +5) +
VL Усиленные подшипники + + + +
VL2 Дополнительный усиленный подшипниковый узел для перемешивающих устройств   + +

VL 3
Дополнительный усиленный подшипниковый узел для перемешивающих устройств с повышенной защитой от протечек масла   + +
VX Сплошной выходной вал, крепление на лапах   +1)
VXF Сплошной выходной вал, крепление на лапах, фланец B5     +
VXZ Сплошной выходной вал, крепление на лапах, фланец B14     +
VZ Сплошной выходной вал, фланец B14   +1) +5)
W Исполнение редуктора со свободным входным валом + + + +
XF Сплошной выходной вал, крепление на лапах, фланец B5 +3)
XZ Сплошной выходной вал, крепление на лапах, фланец B14 +3)



Типоразмер Количество ступеней Диапазон передаточных чисел Максимальный крутящий момент (Нм) D - выходного вала,
мм
SK 11E 1 1,35 - 9,11 55 20
SK 21E 1 1,46 - 10,20 79 25
SK 31E 1 1,39 - 10,20 188 30
SK 41E 1 1,41 - 14,80 295 35
SK 51E 1 1,24 - 13,27 1130 40
SK 02 2 2,95 - 73,06 100 20
SK 12 2 2,96 - 72,63 188 25
SK 22 2 2,79 - 86,30 345 30
SK 32 2 2,96 - 81,27 678 40
SK 42 2 3,02 - 105,08 1249 45
SK 52 2 2,78 - 86,92 1925 55
SK 62 2 2,97 - 48,73 3125 65
SK 72 2 2,76 - 43,71 4715 75
SK 82 2 2,89 - 48,82 6877 90
SK 92 2 3,51 - 35,47 10790 110
SK 102 2 4,28 - 38,81 17380 130
SK 03 3 65,50 - 313,11 115 20
SK 13 3 68,40 - 420,83 199 25
SK 23 3 64,80 - 516,65 345 30
SK 33N 3 88,18 - 740,37 679 40
SK 43 3 40,98 - 1071,82 1295 45
SK 53 3 58,94 - 728,20 1950 55
SK 63 3 17,37 - 372,21 3710 65
SK 73 3 18,00 - 205,61 5670 75
SK 83 3 21,04 - 216,61 9190 90
SK 93 3 19,12 - 187,89 13985 110
SK 103 3 21,19 - 207,47 23170 130



Пример условного обозначения для заказа

SK 31 E - 71 S/4 где:

31 E - Цилиндрический соосный редуктор, 1-ступенчатый
71 - Трехфазный электродвигатель 71S
4 - 4-х полюсный электродвигатель

SK 52 F - W где:

52 - Цилиндрический соосный редуктор, 2-ступенчатый
F - Корпус в исполнении для фланцевого монтажа B5
W - Свободный приводной вал

Монтажные положения, и количество масла Nord

Монтажные положения, и количество масла Nord

Монтажные положения, и количество масла Nord

Уровень масла

Масло [L] SK 11 E - 90 S/4 SK 11 F - 90 S/4
A51 M1 M2 M3 M4 M5 M6 M1 M2 M3 M4 M5 M6
A53 B3 V6 B8 V5 B6 B7 B5 V3 B5I V1 B5II B5III
SK 11E 0,25 0,50 0,55 0,40 0,35 0,35 0,30 0,35 0,50 0,30 0,40 0,40
SK 21E 0,60 1,20 1,20 1,00 1,00 1,00 0,50 1,40 1,10 0,70 0,90 0,90
SK 31E 1,10 2,70 2,20 2,30 1,70 1,70 0,80 1,30 1,65 1,10 2,00 2,00
SK 41E 1,70 2,60 3,30 2,50 2,60 2,60 1,00 2,60 2,80 1,60 3,30 3,30
SK 51E 2,20 4,40 4,70 4,00 3,40 3,40 1,80 3,50 4,10 3,00 3,80 3,80
Масло [L] SK 12 - 90 S/4 SK 12 (F) - 90 S/4
SK 02 0,15 0,60 0,70 0,60 0,40 0,40 0,25 0,60 0,60 0,60 0,50 0,50
SK 12 0,25 0,75 0,85 0,75 0,50 0,50 0,35 0,85 0,90 0,90 0,60 0,60
SK 22 0,50 1,80 2,00 1,80 1,35 1,35 0,70 2,00 2,00 1,80 1,55 1,55
SK 32 0,90 2,50 3,00 2,90 2,00 2,00 1,30 2,90 3,30 3,10 2,40 2,40
SK 42 1,30 4,50 4,50 4,30 3,20 3,20 1,80 4,40 4,50 4,00 3,70 3,70
SK 52 2,50 7,00 6,80 6,80 5,10 5,10 3,00 6,80 6,20 7,40 5,60 5,60
Масло [L] SK 13 - 71 S/4 SK 13 (F) - 71 S/4
SK 62 6,50 15,0 13,0 16,0 15,0 15,0 7,00 15,0 14,0 18,5 16,0 16,0
SK 72 9,00 23,0 18,0 26,0 23,0 23,0 10,0 23,0 18,5 28,0 23,0 23,0
SK 82 14,0 35,0 27,0 44,0 32,0 32,0 15,0 37,0 29,0 45,0 34,5 34,5
SK 92 25,0 73,0 47,0 76,0 52,0 52,0 26,0 73,0 47,0 78,0 52,0 52,0
SK 102 36,0 79,0 66,0 102 71,0 71,0 40,0 81,0 66,0 104 72,0 72,0
Масло [L] SK 62 - 132 S/4 SK 63 - 100 L/4 SK 62 (F) - 132 S/4 SK 63 (F) - 100 L/4
SK 03 0,30 1,00 0,80 0,90 0,60 0,60 0,50 0,80 0,90 1,10 0,80 0,80
SK 13 0,60 1,25 1,10 1,20 0,70 0,70 0.,85 1,20 1,20 1,20 0,95 0,95
SK 23 1,30 2,40 2,30 2,35 1,60 1,60 1,50 2,60 2,50 2,80 2,80 2,80
SK 33N 1,60 2,90 3,20 3,70 2,30 2,30 2,50 3,40 3,50 4,40 2,60 2,60
SK 43 3,00 5,60 5,30 6,60 3,60 3,60 3,50 5,70 5,00 6,10 4,10 4,10
SK 53 4,50 8,70 7,70 8,70 6,00 6,00 5,20 8,40 7,00 8,90 6,70 6,70
Масло [L] SK 12/02 - 63 S/4 SK 12/02 (F) - 63 S/4
SK 63 13,0 14,5 14,5 16,0 13,0 13,0 13,5 14,0 15,5 18,0 14,0 14,0
SK 73 20,5 20,0 22,5 27,0 20,0 20,0 22,0 22,5 23,0 27,5 20,0 20,0
SK 83 30,0 31,0 34,0 37,0 33,0 33,0 31,0 34,0 35,0 40,0 34,0 34,0
SK 93 53,0 70,0 59,0 72,0 49,0 49,0 53,0 70,0 59,0 74,0 49,0 49,0
SK 103 74,0 71,0 74,0 97,0 67,0 67,0 69,0 78,0 78,0 99,0 67,0 67,0

Общие ведомости запасных частей Nord

SK 11 E- SK 51 E
1 Ведомое колесо
2 Вал-шестерня
5 Приводное колесо
6 Приводная шестерня
7 Выходной вал
8 Шпонка
9 Манжетное уплотнение вала
10 Манжетное уплотнение вала
11 Стопорное кольцо
12 Подшипник выходного вала
13 Стопорное кольцо
14 Прокладка
15 Крышка корпуса
16 Дистанционная втулка
17 Резьбовая пробка воздушного клапана
18 Резиноасбестовое уплотнение для масла
19 Винт с цилиндрическойголовкой
20 Шпонка
21 Дистанционная втулка
22 Подшипник выходного вала
23 Опорная шайба
24 Регулировочный диск
25 Стопорное кольцо
26 Рым-болт
27 Крепежный винт
28 Прокладка
29 Дистанционная втулка
30 Крышка редуктора
31 Подшипник вала-шестерни
32 Прокладка
33 Шпонка
34 Резьбовая пробка
35 Резиноасбестовое уплотнение для масла
36 Дистанционная втулка
37 Подшипник вала-шестерни
38 Подшипник вала-шестерни
39 Стопорное кольцо
40 Защитная крышка
41 Регулировочный диск
42 Опорная шайба
43 Корпус редуктора
44 Стопорное кольцо
47 Регулировочный диск
49 Стопорное кольцо
130 Регулировочный диск
131 Стопорное кольцо
132 Стопорное кольцо
SK 02 - SK 52
SK 62 - SK 102
SK 03 - SK 53
3 Приводное колесо
4 Вал-шестерня SK 63 - SK 103
5 Приводное колесо
6 Приводная шестерня
27 Крепежный винт
28 Прокладка
29 Дистанционная втулка
30 Навесной корпус
34 Резьбовая пробка
35 Резиноасбестовое уплотнение для масла
44 Стопорное кольцо
45 Радиальный шарикоподшипник
46 Шпонка
47 Регулировочный диск
48 Радиальный шарикоподшипник
49 Стопорное кольцо
50 Опорная шайба
51 Стопорное кольцо
52 Стопорное кольцо
53 Шпонка
54 Стопорное кольцо
55 Промежуточный вал, гладкий
56 Промежуточный вал, зубчатый
57 Стопорное кольцо
58 Стопорное кольцо
59 Регулировочный диск
60 Стопорное кольцо
61 Стопорное кольцо
62 Резьбовая пробка
63 Резиноасбестовое уплотнение для масла
109 Манжетное уплотнение вала
112 Радиальный шарикоподшипник
114 Промежуточный фланец
115 Пружинная шайба
116 Крепежный винт
117 Пружинная шайба
118 Крепежный винт
119 Передаточный вал, гладкий
120 Передаточный вал, зубчатый
121 Втулка подшипника
124 Стопорное кольцо
125 Стопорное кольцо
SK 63 - SK 103
SK 12/02 - SK 103/52

Радиальные и осевые нагрузки NORD

Fqe ≤ Fqem

Fqa ≤ Fqam

Тип y [mm] z [mm] c [Nmm] cVL [Nmm] f [mm] d [mm] l [mm]
SK 11E 65,0 85,0 -- -- 39,0 20 40
SK 21E 77,0 102,0 -- -- 50,0 25 50
SK 31E 104,5 134,5 -- -- 69,5 30 60
SK 41E 111,5 146,5 -- -- 67,0 35 70
SK 51E 125,0 165,0 -- -- 74,0 40 80
SK 02, SK 03 63,8 83,8 0,06 x 106 0,10 x 106 11,8 20 40
SK 12, SK 13 73,5 98,5 0,12 x 106 0,18 x 106 14,0 25 50
SK 22, SK 23 86,0 116,0 0,19 x 106 0,30 x 106 14,0 30 60
SK 32, SK 33N 112,5 152,5 0,39 x 106 0,60 x 106 30,0 40 80
SK 42, SK 43 123,0 168,0 0,42 x 106 0,73 x 106 30,0 45 90
SK 52, SK 53 149,5 204,5 0,92 x 106 1,56 x 106 35,0 55 110
SK 62, SK 63 191,0 256,0 1,46 x 106 2,46 x 106 35,0 65 130
SK 72, SK 73 212,0 282,0 2,13 x 106 4,45 x 106 37,0 75 140
SK 82, SK 83 248,5 333,5 4,24 x 106 6,89 x 106 38,0 90 170
SK 92, SK 93 278,0 383,0 8,07 x 106 12,50 x 106 41,0 110 210
SK 102, SK 103 323,5 448,5 14,86 x 106 22,84 x 106 46,0 130 250

Габаритные и присоединительные размеры

Варианты цилиндрических редукторов

Компания NORD предлагает цилиндрические соосные мотор-редукторы с возможностью монтажа в различных положениях. Вы можете заказать устройство в монтажных положениях (M1, M2, M3, M4, M5, M6).

Варианты цилиндрических редукторов
