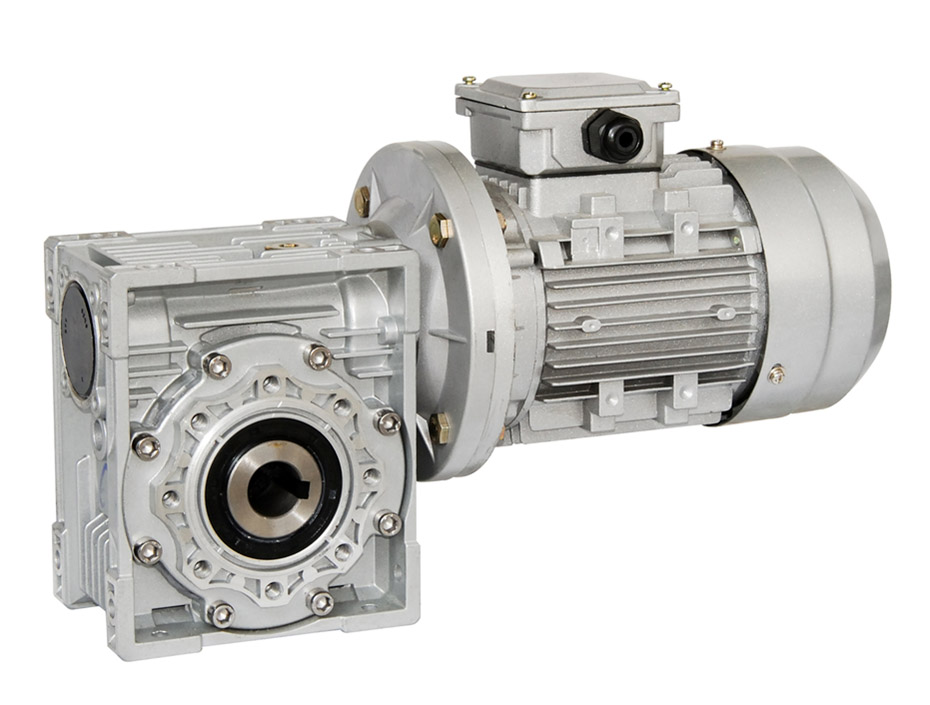

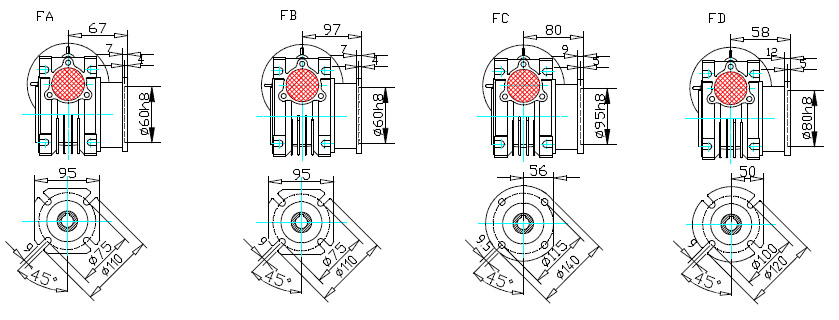

Червячные мотор-редукторы CVR 040 комплектуются асинхронными электродвигателями мощностью 0,06 - 0,75 кВт. Передаточное отношение редуктора 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100. Корпус редуктора изготовлен из сплава алюминия. Дополнительно можно заказать: выходной фланец (FA, FB, FC, FD), односторонний или двусторонний вал, реактивную тягу и крышку.
| ЧЕРВЯЧНЫЕ МОТОР-РЕДУКТОРЫ с 4-х полюсными асинхронными двигателями 220/380V, 50Hz, IP54, F. | |
| Габарит редуктора | |
| Мощность двигателя | CVR 040 |
| 6 700 руб. | |
| 6 770 руб. | |
| 7 000 руб. | |
| 0,18kW | 7 300 руб. |
| 0,25kW | 7 600 руб. |
| 0,25kW | 8 100 руб. |
| 0,37kW | 8 100 руб. |
| 0,37kW | 8 200 руб. |
CVR - 040 - 60 - 24- 0,25 - B3
|

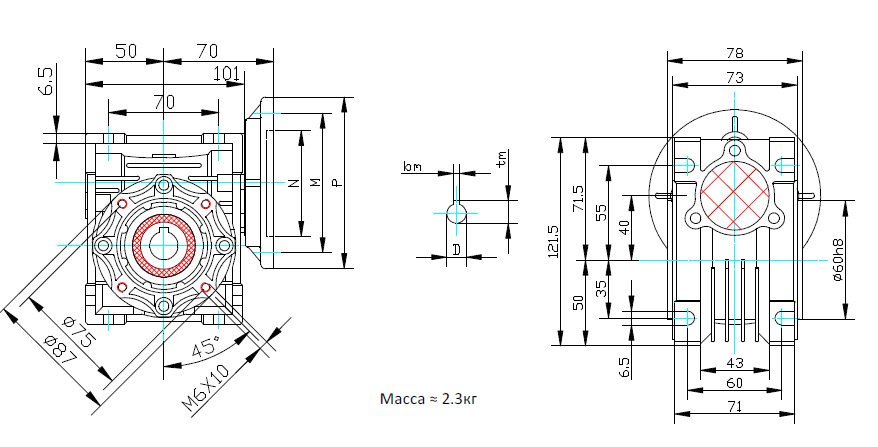

Входной фланец |
||||||
|
РАМ |
N |
M |
P |
D |
bm |
tm |
|
63В5 |
95 |
115 |
140 |
11 |
4 |
12,8 |
|
63В14 |
60 |
75 |
90 |
|||
|
71В5 |
110 |
130 |
160 |
14 |
5 |
16,3 |
|
71В14 |
70 |
85 |
105 |
|||
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
|---|---|---|---|---|---|---|
| 0,06 | 18.0 | 18 | 2.3 | 50 | 63А6 | 2868 |
| 15.0 | 21 | 1.9 | 60 | 3047 | ||
| 11.3 | 24 | 1.4 | 80 | 3354 | ||
| 9.0 | 27 | 1.2 | 100 | 3490 | ||
| 0,09 | 28.0 | 19 | 2.0 | 50 | 56B4 | 2475 |
| 23.3 | 21 | 1.7 | 60 | 2630 | ||
| 17.5 | 26 | 1.3 | 80 | 2895 | ||
| 14.0 | 29 | 1.0 | 100 | 3118 | ||
| 30.0 | 19 | 2.6 | 30 | 63B6 | 2419 | |
| 22.5 | 24 | 1.9 | 40 | 2662 | ||
| 18.0 | 27 | 1.5 | 50 | 2868 | ||
| 15.0 | 31 | 1.3 | 60 | 3047 | ||
| 11.3 | 37 | 1.0 | 80 | 3354 | ||
| 9.0 | 41 | 0.8 | 100 | 3490 | ||
| 0,12 | 46.7 | 17 | 2.6 | 30 | 63A4 | 2087 |
| 35.0 | 21 | 1.9 | 40 | 2298 | ||
| 28.0 | 25 | 1.5 | 50 | 2475 | ||
| 23.3 | 28 | 1.3 | 60 | 2630 | ||
| 17.5 | 34 | 1.0 | 80 | 2895 | ||
| 14.0 | 38 | 0.8 | 100 | 3118 | ||
| 30.0 | 25 | 1.9 | 30 | 63C6 | 2419 | |
| 22.5 | 32 | 1.4 | 40 | 2662 | ||
| 18.0 | 36 | 1.2 | 50 | 2868 | ||
| 15.0 | 41 | 0.9 | 60 | 3047 | ||
| 0,18 | 93.3 | 14 | 2.4 | 30 | 63A2 | 1657 |
| 70.0 | 18 | 1.8 | 40 | 1824 | ||
| 56.0 | 21 | 1.4 | 50 | 1964 | ||
| 70.0 | 19 | 2.0 | 20 | 63B4 | 1824 | |
| 56.0 | 23 | 1.7 | 25 | 1964 | ||
| 46.7 | 26 | 1.7 | 30 | 2087 | ||
| 35.0 | 32 | 1.3 | 40 | 2298 | ||
| 28.0 | 38 | 1.0 | 50 | 2475 | ||
| 23.3 | 43 | 0.8 | 60 | 2630 | ||
| 45.0 | 29 | 1.5 | 20 | 71A6 | 2113 | |
| 36.0 | 34 | 1.3 | 25 | 2276 | ||
| 30.0 | 38 | 1.3 | 30 | 2419 | ||
| 22.5 | 47 | 1.0 | 40 | 2662 | ||
| 0,25 | 280.0 | 8 | 4.5 | 5 | 71A4 | 1149 |
| 186.7 | 11 | 3.6 | 7.5 | 1315 | ||
| 140.0 | 14 | 2.8 | 10 | 1447 | ||
| 93.3 | 21 | 1.9 | 15 | 1657 | ||
| 70.0 | 27 | 1.5 | 20 | 1824 | ||
| 56.0 | 32 | 1.2 | 25 | 1964 | ||
| 46.7 | 36 | 1.3 | 30 | 2087 | ||
| 35.0 | 44 | 0.9 | 40 | 2298 | ||
| 180.0 | 12 | 3.5 | 5 | 71B6 | 1331 | |
| 120.0 | 17 | 2.6 | 7.5 | 1524 | ||
| 90.0 | 22 | 2.0 | 10 | 1677 | ||
| 60.0 | 31 | 1.4 | 15 | 1920 | ||
| 45.0 | 40 | 1.1 | 20 | 2113 | ||
| 36.0 | 48 | 0.9 | 25 | 2276 | ||
| 30.0 | 53 | 0.9 | 30 | 2419 | ||
| 0,37 | 560.0 | 5.7 | 4.2 | 5 | 71A2 | 912 |
| 373.3 | 8.4 | 3.3 | 7.5 | 1044 | ||
| 280.0 | 11 | 2.6 | 10 | 1149 | ||
| 186.7 | 16 | 1.9 | 15 | 1315 | ||
| 140.0 | 21 | 1.4 | 20 | 1447 | ||
| 112.0 | 25 | 1.1 | 25 | 1559 | ||
| 280.0 | 11 | 3.0 | 5 | 71 B4 | 1149 | |
| 186.7 | 16 | 2.4 | 7.5 | 1315 | ||
| 140.0 | 21 | 1.9 | 10 | 1447 | ||
| 93.3 | 31 | 1.3 | 15 | 1657 | ||
| 70.0 | 39 | 1.0 | 20 | 1824 | ||
| 56.0 | 47 | 0.8 | 25 | 1964 | ||
| 46.7 | 53 | 0.8 | 30 | 2087 | ||
| 0,55 | 560.0 | 8.4 | 2.8 | 5 | 71B2 | 912 |
| 373.3 | 13 | 2.2 | 7.5 | 1044 | ||
| 280.0 | 17 | 1.8 | 10 | 1149 | ||
| 186.7 | 24 | 1.3 | 15 | 1315 | ||
| 140.0 | 31 | 0.9 | 20 | 1447 | ||
| 112.0 | 37 | 0.8 | 25 | 1559 | ||
| 280.0 | 17 | 2.0 | 5 | 80A4 | 1149 | |
| 186.7 | 24 | 1.6 | 7.5 | 1315 | ||
| 140.0 | 32 | 1.3 | 10 | 1447 | ||
| 93.3 | 46 | 0.9 | 15 | 1657 | ||
| 0,75 | 560.0 | 12 | 2.1 | 5 | 80A2 | 912 |
| 373.3 | 17 | 1.6 | 7.5 | 1044 | ||
| 280.0 | 23 | 1.3 | 10 | 1149 | ||
| 186.7 | 32 | 1.0 | 15 | 1315 |
