Мотор-редукторы 3МПз

Цилиндрические мотор-редукторы серии 3МПз–31,5, 3МПз–40, 3МПз–50 являются полными аналогами планетарных приводов 3МП российского производства

Мотор-редукторы 3МПз–31,5, 3МПз–40, 3МПз–50 являются эффективной и рациональной заменой устаревших планетарных мотор-редукторов серии 3МП. Благодаря использованию новых материалов, улучшенной синтетической смазки и технологий обработки, производителю удалось повысить показатели долговечности оборудования в 1,6-2 раза, эффективность передаваемого крутящего момента в 1,4 раза и снизить уровень шума приводной системы на 4…12дБА. Также доводим до сведения покупателей и заказчиков тот факт, что габаритные и присоединительные размеры мотор-редукторов 3Мпз полностью совпадают с параметрами уже ставших популярными мотор-редукторов серии 3МП.

Пример условного обозначения при заказе 3МПз–31,5, 3МПз–40, 3МПз–50:

Мотор-редуктор 3МПз50–25,23-56–3,0–G110, где:

  • 3МПз – тип мотор–редуктора;
  • 50 – типоразмер устройства;
  • 25,23 – передаточное число;
  • 56 – частота вращения выходного вала, об/мин;
  • 3,0 – мощность электрического двигателя, кВт;
  • G110 – конструктивное исполнение согласно способу монтажа.

Условия применения мотор-редукторов 3МПз–31,5, 3МПз–40, 3МПз–50:

  • Виды климатического исполнения:
  • Особенности внешней среды: неагрессивная, невзрывоопасная, уровень содержания непроводящей пыли – менее 10 мг/м?;
  • Максимальная высота над уровнем моря: 1000м;
  • Тип нагрузки: постоянная и переменная (в рамках номинального крутящего момента) одного направления и реверсивная;
  • Продолжительный режим работы: 8–24 ч/сут.;
    • У – для умеренного климата, категория размещения 3 – использование в помещениях, в которых перепады температуры и влажности значительно меньше, чем на открытом воздухе; рабочая температура в диапазоне от -45°С до +40°С;

    • Т – для тропического климата, категория размещения 2 – использование под навесом или в помещении, в котором температурные перепады и  колебания влажности воздуха незначительно отличаются от условий открытого воздуха; рабочая температура: от -10°С до +45°С.

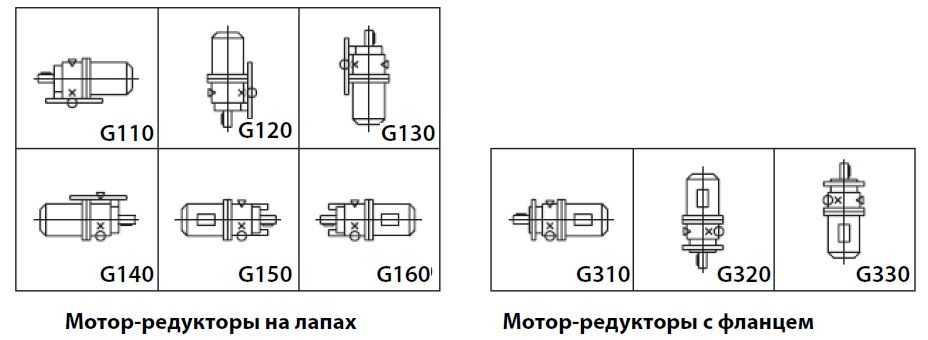

Схемы монтажа мотор-редуктора 3МПз

Особенности монтажа оборудования

Габаритные чертежи

3МПз31.5

3МПз1.5 - чертеж

3МПз40

3МПз40 - чертеж

3МПз50

3МПз50 - чертеж

Фланец для монтажа двигателей IEC

фланец для монтажа двигателей IEC

  эл. двигатели B5 E5 F5 G2 G5 S5 L D1 T1 U1 A B
3МПз 31.5 MS63 95 115   3.5   120 140   M8 50 11 12.8 4 458 130
MS71 110 130 160 54 14 16.3 5 480 145
MS80   130   165   4.5   200   M10   69 19 21.8 6 515 155
MS90 24 27.3 8 550 175
3МПз 40 MS63 95 115   3.5   160 140   M8 50 11 12.8 4 492 130
MS71 110 130 160 54 14 16.3 5 514 145
MS80   130   165   4.5   200   M10   69 19 21.8 6 549 155
MS90 24 27.3 8 584 175
MS100   180   215   5   250   M12   81   28   31.3   8 636 215
MS112 656 240
3МПз 50 MS63 95 115   3.5   200 140   M8 50 11 12.8 4 557 130
MS71 110 130 160 54 14 16.3 5 579 145
MS80   130   165   4.5   200   M10   69 19 21.8 6 614 155
MS90 24 27.3 8 649 175
MS100   180   215   5   250   M12   81   28   31.3   8 701 215
MS112 721 240
MS132S   230   265   5   300   93   38   41.3   10 788 275
MS132M 828 275

Габаритные и присоединительные размеры; Исполнение фланцевое

Габаритные и присоединительные размеры

Типоразмер мотор-редуктора d2 d3 d4 d5 l3 l4 l5
3МПз31,5 130h6 12 155 180 70 4 12
3МПз40 130h6 15 165 200 90 6 16
3МПз50 180h8 17 215 250 125 8 18
