Редукторы РМ

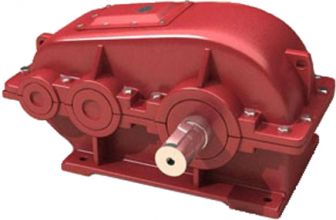

Горизонтальные цилиндрические редукторы РМ-250, РМ-350, РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000 для грузоподъемной техники и строительного оборудования. Зубчатые пары изготовлены из прочной стали и помещены в герметичный корпус. Для защиты от коррозии используется специальная влагостойкая эмаль.

В грузоподъемных механизмах преобладают устройства собранные по схеме электродвигатель + редуктор + барабан для намотки троса. Надежная эксплуатация грузоподъемного механизма достигается путём параллельного расположения всех элементов относительно друг друга. В качестве редуктора рекомендуется применять специальные механические устройства серии РМ. В зависимости от грузоподъемности механизма рекомендуется применять редукторы 8 типоразмеров: РМ-250, РМ-350, РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000 с параллельным расположением осей валов.

Краткие характеристики

  • Изготавливаемые типоразмеры: РМ-250, РМ-350, РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000;
  • Коэффициент полезного действия: - 98%;
  • Передаточные числа: 8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50;
  • Тип механической передачи: цилиндрическая с параллельным расположением валов;
  • Крутящий момент: от 350 до 9500 Нм;
  • Климатическое исполнение: У, Т;
  • Вариант компоновки: 11, 21, 31, 12, 22, 32, 13, 23, 33.

Габаритные и присоединительные размеры РМ-250, РМ-350, РМ-400, РМ-500

РИС 1.
Габаритные и присоединительные размеры.
РМ-250, РМ-350, РМ-400, РМ-500

Тип aw aw2 L L1 L2 l l1 l2 l3 l4 l5
РМ-250 250 150 540 200 238,5 320 235 45 50 189 249
РМ-350 350 200 710 260 268,5 415 310 5P 60 238 280
PM-400 400 250 816 270 325,5 440 370 80 75 288 367
PM-500 500 300 986 330 330 620 480 110 87 338 420

ТАБЛ 1.

Габаритные и присоединительные размеры. РМ-250, РМ-350, РМ-400, РМ-500

Тип B B1 B2 H H1 h d Масса, кг
РМ-250 230 190 230 312 160 22 17 85
РМ-350 270 250 290 400 200 23 17 145
PM-400 300 270 310 490 250 25 17 210
PM-500 350 310 350 592 300 25 17 390

Габаритные и присоединительные размеры РМ-650, РМ-750, РМ-850, РМ-1000

РИС2.
Габаритные и присоединительные размеры.
РМ-650, РМ-750, РМ-850, РМ-1000

Тип aw aw2 L l1 L2 l l1 l2 l3 l4 l5
РМ-650 650 400 1278 430 430 830 490 215 155 445 460
РМ-750 750 450 1448 450 475 1025 620 275 230 491 525
РМ-850 850 500 1632 510 550 1100 610 300 205 546 530
РМ-1000 1000 600 1896 550 695,5 1350 870 350 250 639 645

ТАБЛ 2.
Габаритные и присоединительные размеры.
РМ-650, РМ-750, РМ-850, РМ-1000

Тип B B1 B2 B3 H H1 H2 h d Масса, кг
РМ-650 470 410 470 318 697 320 95 35 25 878
РМ-750 510 450 510 356 743 320 130 35 25 1030
РМ-850 580 520 580 408 875 400 105 35 32 1230
РМ-1000 660 590 660 472 965 400 200 40 32 2122

Размеры концов входных валов

РИС3.
Размеры концов входных валов

Тип d d1 d3 d4(не более) l l1 b h t
РМ-250 30 27,10 М20x1,5 50 80 58 5 5 3
РМ-350 40 35,90 М24x2 63 110 82 10 8 5
РМ-400 40 35,9 М24x2 63 110 82 12 8 5
PM-500 50 45,9 М36x3 70 110 82 16 10 6
РМ-650 60 54,75 М42xЗ 94 140 105 16 10 6
РМ-750 60 54,75 М42xЗ 94 140 105 16 10 6
РМ-850 90 83,50 М64x4 130 170 130 22 14 9
РМ-1000 90 83,50 М64x4 130 170 130 22 14 9

ТАБЛ 3.
Размеры концов входных валов

Размеры концов выходных валов РМ250 – РМ1000

РИС 4.
Размеры концов выходных валов

Тип d m6 d1 b l t
РМ-250 55 65 16 82 60
РМ-350 55 65 16 82 60
РМ-400 80 90 22 123 88
РМ-500 80 90 22 123 88
95 115 25 130 104
PM-650 110 130 28 165 120
125 145 32 165 136
РМ-750 110 130 28 165 120
РМ-850 130 150 32 200 141
РМ-1000 150 170 36 200 162

ТАБЛ 4.
Размеры концов выходных валов
Варианты сборки редукторов РМ250 – РМ1000

РИС 5.
Варианты сборки редукторов

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Редуктор РМ-750-40-12-У2, где:РМ– тип редуктора;

  • 750– общее межосевое расстояние;
  • 40– номинальное передаточное число;
  • 12– вариант сборки;
  • У– вариант исполнения;
  • 2– категория размещения.
