Червячные мотор-редукторы CVR 075 комплектуются асинхронными электродвигателями мощностью 0,25 - 4 кВт. Передаточное отношение редуктора 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100. Корпус редуктора изготовлен из сплава алюминия. Дополнительно можно заказать: выходной фланец (FA, FB, FC, FD), односторонний или двусторонний вал, реактивную тягу и крышку.
| ЧЕРВЯЧНЫЕ МОТОР-РЕДУКТОРЫ с 4-х полюсными асинхронными двигателями 220/380V, 50Hz, IP54, F. | |
| Габарит редуктора | |
| Мощность двигателя | CVR 075 |
| 0,25kW | 12 300 руб. |
| 0,37kW | 12 600 руб. |
| 0,55kW | 13 400 руб. |
| 0,75kW | 13 600 руб. |
| 1,1kW | 14 800 руб. |
| 1,5kW | 15 600 руб. |
| 2,2kW | 17 500 руб. |
| 3,0kW | 19 400 руб. |
| 4,0kW | 21 000 руб. |

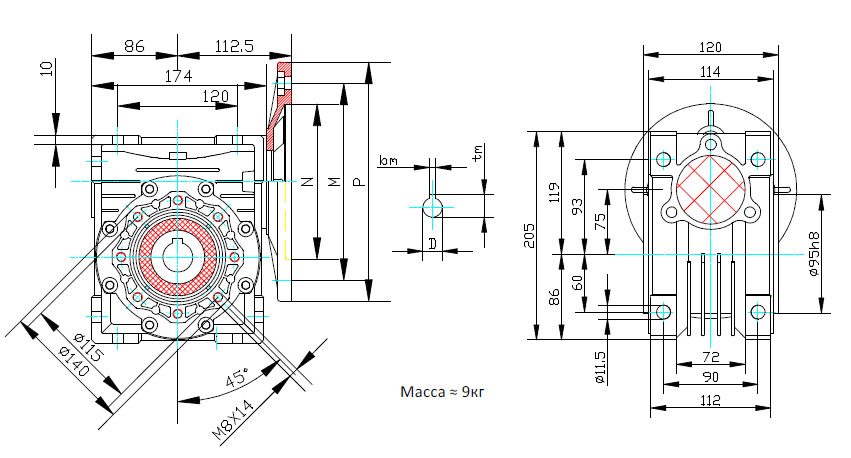

CVR - 075 - 20 - 70 - 2,2 - B3
|
Выходной фланец |
||||||
|
РАМ |
N |
M |
P |
D |
bm |
tm |
|
80В5 |
130 |
165 |
200 |
19 |
6 |
21,8 |
|
80В14 |
80 |
100 |
120 |
|||
|
90В5 |
130 |
165 |
200 |
24 |
8 |
27,3 |
|
90В14 |
95 |
115 |
140 |
|||
|
100/112В5 |
180 |
215 |
250 |
28 |
8 |
31,3 |
|
100/112В14 |
110 |
130 |
160 |
|||
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
|---|---|---|---|---|---|---|
| 0,25 | 17.5 | 82 | 2.3 | 80 | 71А4 | 6130 |
| 14.0 | 94 | 1.9 | 100 | 6603 | ||
| 11.3 | 117 | 1.7 | 80 | 71В6 | 7103 | |
| 9.0 | 133 | 1.4 | 100 | 7380 | ||
| 0,37 | 23.3 | 98 | 2.0 | 60 | 71B4 | 5569 |
| 17.5 | 121 | 1.6 | 80 | 6130 | ||
| 14.0 | 139 | 1.3 | 100 | 6603 | ||
| 18.0 | 126 | 1.8 | 50 | 80A6 | 6073 | |
| 15.0 | 144 | 1.5 | 60 | 6453 | ||
| 11.3 | 173 | 1.2 | 80 | 7103 | ||
| 9.0 | 196 | 1.0 | 100 | 7380 | ||
| 0,55 | ||||||
| 35.0 | 99 | 1.3 | 80 | 71B2 | 4865 | |
| 28.0 | 114 | 1.0 | 100 | 5241 | ||
| 35.0 | 108 | 2.0 | 40 | 80A4 | 4865 | |
| 28.0 | 129 | 1.6 | 50 | 5241 | ||
| 23.3 | 146 | 1.4 | 60 | 5569 | ||
| 17.5 | 180 | 1.1 | 80 | 6130 | ||
| 14.0 | 206 | 0.9 | 100 | 6603 | ||
| 30.0 | 128 | 2.0 | 30 | 80B6 | 5122 | |
| 22.5 | 159 | 1.5 | 40 | 5637 | ||
| 18.0 | 187 | 1.2 | 50 | 6073 | ||
| 15.0 | 214 | 1.0 | 60 | 6453 | ||
| 0,75 | 46.7 | 109 | 1.3 | 60 | 80A2 | 4421 |
| 28.0 | 156 | 0.8 | 100 | 5241 | ||
| 56.0 | 102 | 2.0 | 25 | 80B4 | 4160 | |
| 46.7 | 117 | 2.0 | 30 | 4421 | ||
| 35.0 | 147 | 1.5 | 40 | 4865 | ||
| 28.0 | 177 | 1.2 | 50 | 5241 | ||
| 23.3 | 200 | 1.0 | 60 | 5569 | ||
| 60.0 | 98 | 2.4 | 15 | 90S6 | 4065 | |
| 45.0 | 126 | 1.9 | 20 | 4474 | ||
| 36.0 | 153 | 1.4 | 25 | 4820 | ||
| 30.0 | 174 | 1.5 | 30 | 5122 | ||
| 22.5 | 216 | 1.1 | 40 | 5637 | ||
| 1,1 | 112.0 | 78 | 1.9 | 25 | 80B2 | 3302 |
| 93.3 | 90 | 1.9 | 30 | 3509 | ||
| 70.0 | 116 | 1.4 | 40 | 3862 | ||
| 56.0 | 139 | 1.1 | 50 | 4160 | ||
| 46.7 | 160 | 0.9 | 60 | 4421 | ||
| 90.0 | 100 | 2.3 | 10 | 90L6 | 3551 | |
| 60.0 | 144 | 1.6 | 15 | 4065 | ||
| 45.0 | 184 | 1.3 | 20 | 4474 | ||
| 36.0 | 225 | 1.0 | 25 | 4820 | ||
| 30.0 | 256 | 1.0 | 30 | 5122 | ||
| 93.3 | 96 | 2.1 | 15 | 90S4 | 3509 | |
| 70.0 | 123 | 1.7 | 20 | 3862 | ||
| 56.0 | 150 | 1.3 | 25 | 4160 | ||
| 46.7 | 171 | 1.3 | 30 | 4421 | ||
| 35.0 | 216 | 1.0 | 40 | 4865 | ||
| 1,5 | 120.0 | 105 | 2.0 | 7.5 | 100L6 | 3227 |
| 90.0 | 137 | 1.7 | 10 | 3551 | ||
| 60.0 | 196 | 1.2 | 15 | 4065 | ||
| 56.0 | 189 | 0.8 | 50 | 90S2 | 4160 | |
| 46.7 | 218 | 0.7 | 60 | 4421 | ||
| 140.0 | 90 | 2.2 | 10 | 90L4 | 3065 | |
| 93.3 | 130 | 1.5 | 15 | 3509 | ||
| 70.0 | 168 | 1.3 | 20 | 3862 | ||
| 56.0 | 205 | 1.0 | 25 | 4160 | ||
| 46.7 | 233 | 1.0 | 30 | 4421 | ||
| 280.0 | 46 | 3.1 | 10 | 90S2 | 2433 | |
| 186.7 | 67 | 2.2 | 15 | 2785 | ||
| 140.0 | 87 | 1.8 | 20 | 90S2 | 3065 | |
| 112.0 | 106 | 1.4 | 25 | 3302 | ||
| 93.3 | 123 | 1.4 | 30 | 3509 | ||
| 70.0 | 158 | 1.0 | 40 | 3862 | ||
| 2,2 | 186.7 | 100 | 1.8 | 7.5 | 100LA4 | 2785 |
| 140.0 | 132 | 1.5 | 10 | 3065 | ||
| 93.3 | 191 | 1.0 | 15 | 3509 | ||
| 373.3 | 51 | 2.5 | 7.5 | 90L2 | 2210 | |
| 280.0 | 68 | 2.1 | 10 | 2433 | ||
| 186.7 | 98 | 1.5 | 15 | 2785 | ||
| 140.0 | 128 | 1.3 | 20 | 3065 | ||
| 112.0 | 156 | 1.0 | 25 | 3302 | ||
| 93.3 | 180 | 0.9 | 30 | 3509 | ||
| 3 | 373.3 | 70 | 1.9 | 7.5 | 100LA2 | 2210 |
| 280.0 | 92 | 1.6 | 10 | 2433 | ||
| 186.7 | 137 | 1.4 | 7.5 | 100LB4 | 2785 | |
| 140.0 | 180 | 1.1 | 10 | 3065 | ||
| 93.3 | 261 | 0.8 | 15 | 3509 | ||
| 4 | 373.3 | 93 | 1.4 | 7.5 | 112M2 | 2210 |
| 280.0 | 123 | 1.2 | 10 | 2433 | ||
| 186.7 | 182 | 1.0 | 7.5 | 112M4 | 2785 | |
| 140.0 | 240 | 0.8 | 10 | 3065 |
