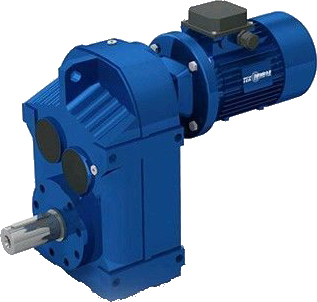

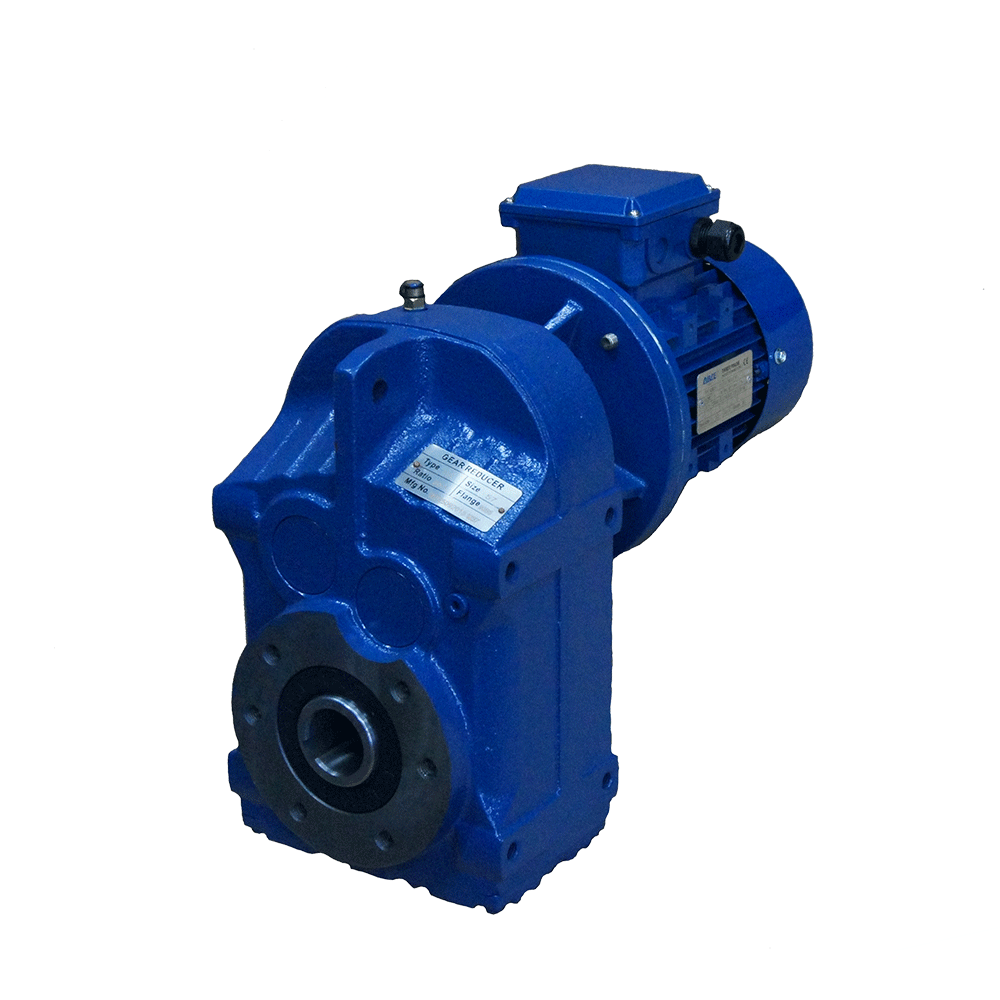

Цилиндрический мотор-редуктор F97

от 85 500 руб.

Добавить в избранное

• Описание
• Технические характеристики

Плоский цилиндрический мотор-редуктор F97 рассчитан на эксплуатацию в тяжелых условиях и способен передавать высокий крутящий момент. Агрегат поставляется в пяти модификациях, каждый из которых имеет свой кодовый индекс: F97, FF97, FA97, FA97B, FAF97. Зубчатый механизм двухступенчатый, с передаточным отношением 4,57 - 276,77. Комплектуются мотор-редукторы асинхронными электродвигателями мощностью от 0,12 до 30 кВт. Монтаж осуществляется с помощью лапок или опорного фланца. Возможна установка редуктора непосредственно на вал, для фиксации используется реактивная тяга с силиконовый демпфером.

Технические характеристики F97, FF97, FA97, FA97B, FAF97

• Выходной вал: полый - 70 мм или цельный цилиндрический - 70 мм
• Дополнительные опции: реактивная тяга, выходной фланец
• Передаточное отношение: 4,57 - 276,77
• Мощность электродвигателя: 0,12 - 30 кВт
• Максимальный крутящий момент: 5070 Нм

Для увеличения передаточного отношения, плоские цилиндрические мотор-редукторы F97 можно доукомплектовать соосно-цилиндрическим редуктором серии R57. Сборка из двух редукторов будет иметь единую конструкцию и передаточное отношение до 1/30000.

Варианты исполнения

FA97 - полый выходной вал 70 мм
F97 - редуктор укомплектован цельным цилиндрическим валом 70 мм
FAF97 - полый выходной вал 70 мм, редуктор укомплектован выходным фланцем
FF97 - редуктор укомплектован цельным цилиндрическим валом 70 мм и выходным фланцем
FA97B - полый выходной вал 70 мм, крепежные лапки с отверстиями

Габаритные и присоединительные размеры

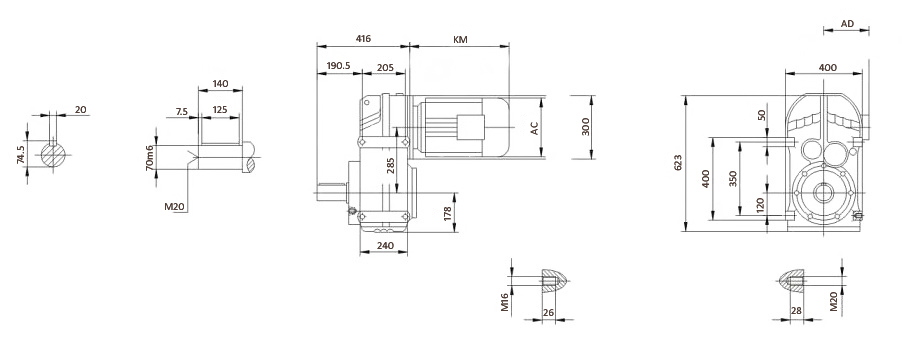

F97

Исполнение на лапах с цельным валом

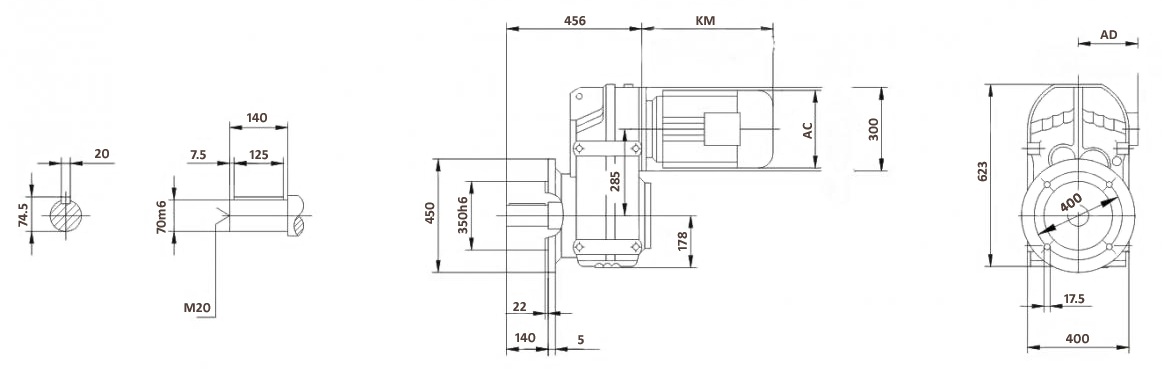

FF97

Исполнение с фланцем и цельным валом

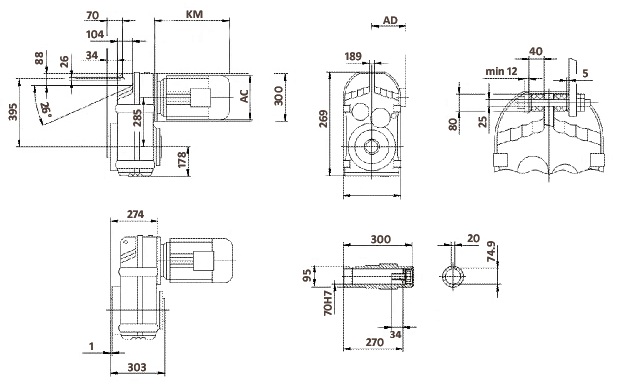

FA97

Исполнение с полым выходным валом

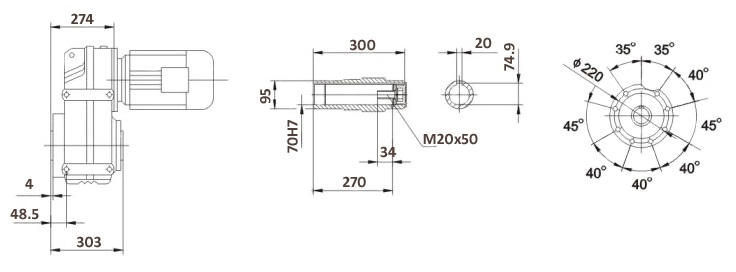

FA97B

Исполнение на лапах с полым выходным валом

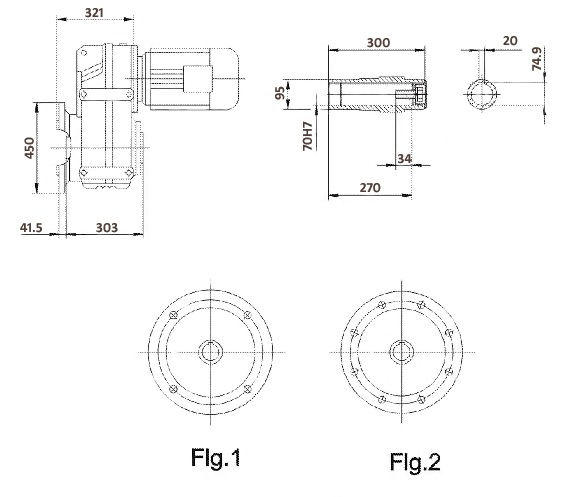

FAF97

Исполнение с фланцем и полым выходным валом

Технические характеристики

Передаточное отношение	Частота вращения выходного вала, об/мин	Максимальный крутящий момент, Н*м	Допустимая радиальная нагрузка, Н	AD
3-х ступенчатый
276.77	5.1	4300	29900	AD3
253.41	5.5	4300	29900
223.88	6.3	4300	29900
189.92	7.4	4300	29900
174.87	8.0	4300	29900
156.30	9.0	4300	29900
140.71	9.9	4300	29900
127.42	11	4300	29900
112.99	12	4300	29900
102.16	14	4300	29900
97.58	14	4300	29900
89.85	16	4300	29900
86.59	16	4300	29900
80.31	17	4300	29900
75.63	19	4300	29900
72.29	19	4300	29900
65.47	21	4300	29900	AD4
58.06	24	4300	27200
52.49	27	4300	25800
44.49	31	4300	23600
38.86	36	4300	21900
32.50	43	4300	19800
2-х ступенчатый
43.28	32	3070	27600	AD4
36.64	38	3070	25500
33.91	41	4300	20300	AD5
30.39	46	4300	19000
27.44	51	4300	17900
24.92	56	4300	16800
22.11	63	4300	15600
20.07	70	4300	14600
17.25	81	4300	13200
15.06	93	4300	11900
12.77	110	4300	10500	AD6
11.16	125	4100	10000
9.06	154	2360	13600
8.22	170	2360	12800
7.07	198	2360	11700
6.17	227	2250	11200
5.23	268	2150	10600
4.57	306	2050	10100

F97R57
Передаточное отношение	Частота вращения выходного вала, об/мин	Ступени		Максимальный крутящий момент, Н*м	Допустимая радиальная нагрузка, Н
		R97	R57
23042	0.05	3	3	4300	29900
26911	0.05	3	3	4300	29900
23814	0.06	3	3	4300	29900
20813	0.07	3	3	4300	29900
18119	0.08	3	3	4300	29900
15472	0.09	3	3	4300	29900
14022	0.10	3	3	4300	29900
12324	0.11	3	3	4300	29900
10838	0.13	3	3	4300	29900
9576	0.15	3	3	4300	29900
8318	0.17	3	3	4300	29900
7328	0.19	3	3	4300	29900
6469	0.22	3	3	4300	29900
6338	0.22	2	3	4300	29900
5680	0.25	2	3	4300	29900
5615	0.25	3	3	4300	29900
5016	0.28	2	3	4300	29900
4961	0.28	3	3	4300	29900
4367	0.32	2	3	4300	29900
4333	0.32	3	3	4300	29900
3914	0.36	2	3	4300	29900
3906	0.36	3	2	4300	29900
3357	0.42	2	3	4300	29900
3352	0.42	3	2	4300	29900
3009	0.47	2	3	4300	29900
2907	0.48	3	2	4300	29900
2553	0.55	3	2	4300	29900
2448	0.57	2	3	4300	29900
2245	0.62	3	2	4300	29900
2199	0.64	2	3	4300	29900
1971	0.71	2	3	4300	29900
1970	0.71	3	2	4300	29900
1741	0.80	2	3	4300	29900
1722	0.81	3	2	4300	29900
1527	0.92	3	2	4300	29900
1468	0.95	2	3	4300	29900
1327	1.1	3	2	4300	29900
1316	1.1	2	3	4300	29900
1189	1.2	2	3	4300	29900
1171	1.2	3	2	4300	29900
1023	1.4	2	3	4300	29900
1022	1.4	3	2	4300	29900
898	1.6	3	2	4300	29900
892	1.6	2	2	4300	29900
784	1.8	3	2	4300	29900
760	1.8	2	2	4300	29900
690	2.0	3	2	4300	29900
667	2.1	2	2	4300	29900
605	2.3	3	2	4300	29900
569	2.5	2	2	4300	29900
529	2.6	3	2	4300	29900
510	2.7	2	2	4300	29900
473	3.0	2	2	4300	29900
467	3.0	3	2	4300	29900
406	3.4	3	2	4300	29900
403	3.5	2	2	4300	29900
363	3.9	3	2	4300	29900
361	3.9	2	2	4300	29900
317	4.4	2	2	4300	29900
285	4.9	3	2	4300	29900
275	5.1	2	2	4300	29900
245	5.7	3	2	4300	29900
242	5.8	2	2	4300	29900
208	6.7	3	2	4300	29900
195	7.2	3	2	4300	29900

Мощность электродвигателя, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Н*м	Передаточное отношение	Допустимая радиальная нагрузка, Н	Сервис-фактор	Исполнение	Электродвигатель
0,12	0.19 0.21 0.25 0.28 0.32	4800 4040 3680 3200 2800	7328 6469 5615 4961 4333	23100 30700 31600 32800 33800	0.90 1.05 1.15 1.35 1.55	FA FAF F FF	F97 R57D63S4
	0.35 0.41 0.47 0.54	2550 2210 1820 1670	3906 3352 2907 2553	34300 35000 35700 36000	1.70 1.95 2.4 2.6	FA FAF F FF	F97 R57D63S4
0,18	0.30	4660	4333	27900	0.90	FA FAF F FF	F97 R57 D63M4
	0.34 0.39 0.45 0.52 0.59 0.67 0.77 0.86 0.99 1.1	4260 3670 3100 2790 2450 2130 1890 1670 1380 1280	3906 3352 2907 2553 2245 1970 1722 1527 1327 1171	30000 31600 33100 33800 34500 35200 35600 36000 36500 36600	1.00 1.15 1.40 1.55 1.75 2.0 2.3 2.6 3.1 3.3	FA FAF F FF	F97 R57 D63M4
0,25	0.45 0.51 0.58 0.66 0.75 0.85 0.98 1.1 1.3	4530 4050 3560 3100 2740 2430 2040 1860 1630	2907 2553 2245 1970 1722 1527 1327 1171 1022	29200 30600 31900 33100 33900 34600 35300 35600 36100	0.95 1.05 1.20 1.40 1.55 1.75 2.1 2.3 2.6	FA FAF F FF	F97 R57 D63L4
0.37	0.61 0.70 0.80 0.90 1.0 1.2 1.4 1.5	5070 4430 3900 3460 2930 2650 2310 1960	2245 1970 1722 1527 1327 1171 1022 898	5160 29500 31000 32200 33500 34100 34800 35500	0.85 0.95 1.10 1.25 1.45 1.60 1.85 2.2	FA FAF F FF	F97 R57 D71D4
0.55	1.0 1.2 1.3 1.5 1.7 2.0 2.2 2.6 2.9 3.4 3.7	4530 4060 3550 3050 2690 2340 2060 1790 1580 1360 1220	1327 1171 1022 898 784 690 605 529 467 406 363	29200 30600 32000 33200 34000 34700 35300 35800 36100 36500 36700	0.95 1.05 1.20 1.40 1.60 1.85 2.1 2.4 2.7 3.2 3.5	FA FAF F FF	F97 R57 D80K4
	2.5 2.7 3.0	2140 1960 1730	276.77 253.41 223.88	35100 35500 35900	2.0 2.2 2.5	FA FAF F FF	F97 D90L8
0.75	1.4 1.5 1.8 2.0 2.3 2.6 3.0 3.4 3.8	4810 4150 3660 3190 2800 2440 2160 1860 1670	1022 898 784 690 605 529 467 406 363	22800 30300 31700 32900 33800 34500 35100 35600 36000	0.90 1.05 1.20 1.35 1.55 1.75 2.0 2.3 2.6	FA FAF F FF	F97 R57 D80N4
	2.5 2.7 3.1	2870 2630 2320	276.77 253.41 223.88	33600 34100 34800	1.50 1.65 1.85	FA FAF F FF	F97 D100M8
	3.2 3.5 4.0	2200 2020 1780	276.77 253.41 223.88	35000 35400 35800	1.95 2.1 2.4	FA FAF F FF	F97 D90S6
1.1	2.0 2.3 2.7 3.0 3.5 3.8	4670 4100 3580 3160 2730 2450	690 605 529 467 406 363	27800 30500 31900 32900 33900 34500	0.90 1.05 1.20 1.35 1.55 1.75	FA FAF F FF	F97 R57 D90S4
	3.3 3.6 4.1 4.8 5.3	3160 2890 2560 2170 2000	276.77 253.41 223.88 189.92 174.87	32900 33600 34300 35100 35400	1.35 1.50 1.70 2.0 2.2	FA FAF F FF	F97 D90L6
	5.1 5.5 6.2	2080 1900 1680	276.77 253.41 223.88	35200 35600 36000	2.1 2.3 2.6	FA FAF F FF	F97 D90S4
1.5	2.7 3.0 3.5 3.9	4880 4310 3730 3340	529 467 406 363	19800 29900 31500 32500	0.90 1.00 1.15 1.30	FA FAF F FF	F97 R57 D90L4
	3.3 3.6 4.1 4.8 5.3	4310 3950 3490 2960 2720	276.77 253.41 223.88 189.92 174.87	29900 30900 32100 33400 33900	1.00 1.10 1.25 1.45 1.60	FA FAF F FF	F97 D100M6
	5.1 5.6 6.3 7.4 8.1	2810 2570 2270 1930 1780	276.77 253.41 223.88 189.92 174.87	33700 34300 34900 35500 35800	1.55 1.65 1.90 2.2 2.4	FA FAF F FF	F97 D90L4
2.2	3.9 4.9 5.8	4940 3890 3340	363 285 245	16500 31100 32500	0.85 1.10 1.30	FA FAF F FF	F97 R57 D100M4
	4.2 4.9 5.4 6.0	5000 4240 3910 3490	223.88 189.92 174.87 156.30	12400 30100 31000 32100	0.85 1.00 1.10 1.25	FA FAF F FF	F97 D112M6
	5.1 5.6 6.3 7.4 8.1 9.0 10 11	4120 3780 3340 2830 2610 2330 2100 1900	276.77 253.41 223.88 189.92 174.87 156.30 140.71 127.42	30400 31400 32500 33700 34200 34800 35200 35600	1.05 1.15 1.30 1.50 1.65 1.85 2.0 2.3	FA FAF F FF	F97 D100M4
3.0	6.2 7.4 8.0	4580 3890 3580	223.88 189.92 174.87	29000 31100 31900	0.95 1.10 1.20	FA FAF F FF	F97 D100L4
	9.0 9.9 11 12 14 16	3200 2880 2610 2310 2090 1840	156.30 140.71 127.42 112.99 102.16 89.85	32800 33600 34200 34800 35200 35700	1.35 1.50 1.65 1.85 2.1 2.3	FA FAF F FF	F97 D100L4
4.0	8.1 9.1 10 11	4700 4200 3780 3430	174.87 156.30 140.71 127.42	26600 30200 31400 32300	0.90 1.00 1.15 1.25	FA FAF F FF	F97 D112M4
	13 14 15 16 18 20 22	3040 2750 2620 2420 2160 1940 1760	112.99 102.16 97.58 89.85 80.31 72.29 65.47	33200 33900 34100 34600 35100 35500 35800	1.40 1.55 1.65 1.80 2.0 2.2 2.4	FA FAF F FF	F97 D112M4
5.5	11 13 14	4680 4150 3750	127.42 112.99 102.16	27400 30300 31400	0.90 1.05 1.15	FA FAF F FF	F97 D132S4
	15 16 17 18 19 20 22 25 27	3580 3300 3180 2950 2780 2660 2400 2130 1930	97.58 89.85 86.59 80.31 75.63 72.29 65.47 58.06 52.49	31900 32600 32900 33400 33800 34100 34600 34500 33900	1.20 1.30 1.35 1.45 1.55 1.60 1.80 2.0 2.2	FA FAF F FF	F97 D132S4
7.5	15 16 17 18 19 20	4890 4500 4340 4020 3790 3620	97.58 89.85 86.59 80.31 75.63 72.29	19300 29300 29800 30700 31300 31800	0.90 0.95 1.00 1.05 1.15 1.20	FA FAF F FF	F97 D132M4
	22 25 27 32 37 44	3280 2910 2630 2230 1950 1630	65.47 58.06 52.49 44.49 38.86 32.50	32200 31800 31400 30600 29900 28900	1.30 1.50 1.65 1.95 2.2 2.6	FA FAF F FF	F97 D132M4
	33 39 42 47	2170 1840 1700 1520	43.28 36.64 33.91 30.39	30500 29600 29200 28500	1.40 1.65 2.5 2.8	FA FAF F FF	F97 D132M4
9.2	18 19 20 22 25	4900 4610 4410 3990 3540	80.31 75.63 72.29 65.47 58.06	18700 28900 29600 29600 29500	0.90 0.95 0.95 1.10 1.20	FA FAF F FF	F97 D132ML4
	27 32 37 44	3200 2710 2370 1980	52.49 44.49 38.86 32.50	29300 28800 28400 27600	1.35 1.60 1.80 2.2	FA FAF F FF	F97 D132ML4
	42 47 52 58	2070 1850 1670 1520	33.91 30.39 27.44 24.92	27800 27300 26800 26300	2.1 2.3 2.6 2.8	FA FAF F FF	F97 D132ML4
11	22 25 27	4780 4240 3830	65.47 58.06 52.49	24000 27100 27100	0.90 1.00 1.10	FA FAF F FF	F97 D160M4
	32 37 44	3250 2830 2370	44.49 38.86 32.50	27000 26700 26200	1.30 1.50 1.80	FA FAF F FF	F97 D160M4
	42 47 52 58 65	2470 2220 2000 1820 1610	33.91 30.39 27.44 24.92 22.11	26400 26000 25600 25200 24700	1.75 1.95 2.2 2.4 2.7	FA FAF F FF	F97 D160M4
15	43 53 58 67	3320 2700 2470 2130	33.79 27.57 25.14 21.76	48500 46700 45900 44500	2.2 2.9 3.2 3.7	FA FAF F FF	F107 D160L4
	33 38 45	4360 3810 3190	44.49 38.86 32.50	22900 23100 23200	1.00 1.15 1.35	FA FAF F FF	F97 D160L4
	43 48 53 59 66 73 85 97 114 131	3330 2980 2690 2450 2170 1970 1690 1480 1250 1100	33.91 30.39 27.44 24.92 22.11 20.07 17.25 15.06 12.77 11.16	23200 23200 23100 22900 22600 22400 21900 21400 20800 20200	1.30 1.45 1.60 1.75 2.0 2.2 2.5 2.9 3.4 3.7	FA FAF F FF	F97 D160L4
18.5	38 45	4690 3920	38.86 32.50	20000 20600	0.90 1.10	FA FAF F FF	F97 D180M4
	53 59 66 73 85 97 115 131	3310 3010 2670 2420 2080 1820 1540 1350	27.44 24.92 22.11 20.07 17.25 15.06 12.77 11.16	20900 20900 20900 20800 20500 20200 19800 19300	1.30 1.45 1.60 1.80 2.1 2.4 2.8 3.0	FA FAF F FF	F97 D180M4
22	53 59 66 73 85 97 115 131	3940 3570 3170 2880 2470 2160 1830 1600	27.44 24.92 22.11 20.07 17.25 15.06 12.77 11.16	18700 18900 19100 19200 19100 19000 18700 18400	1.10 1.20 1.35 1.50 1.75 2.0 2.3 2.6	FA FAF F FF	F97 D180L4
30	66 73 85 98 115 132 162 179 208 238 281 321	4310 3910 3360 2930 2490 2180 1770 1600 1380 1200 1020 890	22.11 20.07 17.25 15.06 12.77 11.16 9.06 8.22 7.07 6.17 5.23 4.57	15100 15500 16000 16300 16400 16400 15400 15300 15100 14900 14600 14300	1.00 1.10 1.30 1.45 1.75 1.90 1.35 1.45 1.70 1.85 2.1 2.3	FA FAF F FF	F97 D200L4
