Цилиндрические соосные мотор-редукторы Flender (Siemens) серии Motox E.38, E.48, E.68, E.88, E.108, E.128, E.148, D.18, Z.18, D.28, Z.28, D.38, Z.38, D.48, Z.48, D.68, Z.68, D.88, Z.88, D.108, Z.108, D.128, Z.128, D.148, Z.148, D.168, Z.168, D.188, Z.188:

Соосно-цилиндрические мотор-редукторы Flender Motox служат в качестве понижающего частоту вращения электропривода. Агрегаты изготавливаются немецкой компанией Siemens специально для промышленных установок, где требуются высокие показатели КПД и точность заданных характеристик. Линейка редукторов Motox имеет большое количество типоразмеров, это позволяет укомплектовать рабочий узел оборудованием, подходящим по технологическим требованиям. Мотор-редуктор на базе механизмов Motox обладают компактными размерами и имеют удобные монтажные присоединительные размеры. Агрегат можно закрепить с помощью лап или опорного фланца, все размеры представлены в соответствующих разделах. Заказчику доступны одноступенчатые, двухступенчатые и трехступенчатые редукторы с возможностью комплектация асинхронными электродвигателями, мощностью от 0,09 до 200 кВт. Частота вращения выходного вала зависит от передаточного отношения, которое может быть в пределах 1,59 - 359,30. Крутящий момент на определенных типоразмерах достигает 20000 Нм.

Базовые характеристики

Передаточные отношения 1,59 - 359,30;
Обороты тихоходного вала 2 - 1800 об/мин;
Крутящий момент 80 - 20000 Нм;
Мощность электродвигателя 0,09 - 200 кВт;
Корпус редуктора в зависимости от типоразмера: алюминий или серый чугун;
Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
Напряжение питания 220/380В, 50/60 Гц;
Возможность комплектации электродвигателем с электромеханическим тормозом;
Степень защиты корпуса редуктора IP65, электродвигателя IP56 (по заказу IP65).

Серия имеет следующие типоразмеры:
E.38, E.48, E.68, E.88, E.108, E.128, E.148, D.18, Z.18, D.28, Z.28, D.38, Z.38, D.48, Z.48, D.68, Z.68, D.88, Z.88, D.108, Z.108, D.128, Z.128, D.148, Z.148, D.168, Z.168, D.188, Z.188


Одноступенчатые редукторы серии E	Двух и трехступенчатые редукторы серии D/Z

Система обозначения цилиндрических мотор-редукторов серии E, D, Z

D-F-108-Z-38-K4-(100)

D - тип цилиндрического редуктора (E - одноступенчатые, D - двухступенчатые, Z - трехступенчатые)

F - монтажное крепление (- на лапах, F - выходной фланец тип A, Z - выходной фланец тип С, R - без лап и фланца, K - фланец для доп. охлаждения)

108 - типоразмер редуктора

Z - тип промежуточные ступени (Z - двухступенчатая, D - трёхступенчатая)

38 - типоразмер промежуточной ступени

K4 - тип входного вала (K2 - гибкая полумуфта для установки двигателя и стандартов IEK, K2TC - гибкая полумуфта для установки двигателя и стандартов NEMA 1, K4 - обгонная полумуфта для установки двигателя и стандартов IEC, K5 - обгонная полумуфта для установки двигателя и стандартов NEMA 1, (KQ, KQS) - полумуфта для установки серводвигателя)

100 - типоразмер электродвигателя

Типоразмер лапы	Типоразмер фланец	M max, Нм	D - выходного вала, мм
E.38	EF.38	12.7	20 (25)
E.48	EF.48	20	25 (30)
E.68	EF.68	50	30 (40)
E.88	EF.88	130	40 (45)
E.108	EF.108	180	50 (55)
E.128	EF.128	220	60
E.148	EF.148	325	70
D.18	DF.18		20
D.28	DF.28		25
D.38	DF.38		25 (30)
D.48	DF.48		30 (40)
D.68	DF.68		40 (50)
D.88	DF.88		50 (60)
D.108	DF.108		60 (70)
D.128	DF.128		70 (90)
D.148	DF.148		90 (100)
D.168	DF.168		100 (120)
D.188	DF.188		120
Z.18	ZF.18		20
Z.28	ZF.28		25
Z.38	ZF.38		25 (30)
Z.48	ZF.48		30 (40)
Z.68	ZF.68		40 (50)
Z.88	ZF.88		50 (60)
Z.108	ZF.108		60 (70)
Z.128	ZF.128		70 (90)
Z.148	ZF.148		90 (100)
Z.168	ZF.168		100 (120)
Z.188	ZF.188		120

Смазочные материалы

	Вид смазочного материала
	Минеральное масло	Синтетическое масло			USDA H1 масло
	ISO VG 220	ISO VG 68	ISO VG 220	ISO VG 460	ISO VG 220
Справочный номер для утилизации отходов	ASN13 02 05	ASN 13 02 06	ASN 13 02 06	ASN 13 02 06
Производитель смазочного материала	Стандартное масло для редукторов серий BF06 BF90 BG04-BG100 BK06-BK90	Низкотемпературное масло для редукторов серий BF06-BF90 BG04-BG100 BK60-BK90 BS02-BS40	Стандартное масло для редукторов серий BS02 BS10 BK06-BK10 Высокотемпературное масло для редукторов серий BS02-BS10 BK06-BK10 BF06-BF90 BG04-BG100 BK60-BK90	Стандартное масло для редукторов серий BS20-BS40 BK20-BK50 Высокотемпературное масло для редукторов серий	Пищевое масло для редукторов серий BF06-BF90 BG04-BG100 BK06-BK90 BS02-BS40
AGIP	BLASIA 220
ARAL	DEGOL BMB220 DEGOL BG220		DEGOL GS220	DEGOL GS460
BECHEM RHUS	STAROIL SMO220
BP	ENERGOL GR-XP220		ENERSYN SG-XP 220	ENERSYN SG-XP 460
CASTROL	ALPHA SP 220 ALPHA BMB 220 OPTIGEAR BM 220 TRIBOL 1100/220		ALPHASYN PG 220 TRIBOL 800/220 ALPHASYN GS 220	ALPHASYN PG 460 TRIBOL 800/460 ALPHASYN 460	CASTROL OPTILEB GT 220 CASTOL TRIBOL FOODFROOF 1800/220
ESSO	see MOBIL
FUCHS	RENOLIN CLP 220 RENOLIN CLPF 220 SUPER	RENOLIN PG 68	RENOLIN PG 220	RENOLIN PG 460
KLÜBER	KLÜBEROIL GEM 1-220 N	KLÜBERSYNTH GH6-80	KLÜBERSYNTH GH6-220	KLÜBERSYNTH GH6-460	KLÜBEROIL 4UH1-220N KLÜBERSYNTH UH1 6-220
MOBIL	MOBILGEAR 600 XP 220 MOBILUBE HD PLUS 80W-90		GLYGOYLE 220 GLYGOYLE 30	GLYGOYLE 460
OEST	Gearol C-LP 220
OPTIMOL	OPTIGEAR 220		OPTIFLEX A 220	OPTIFLEX A 460	OPTILEB GT 220
SHELL	OMALA S2 G220 FALCON CLP 220		OMALA S4 WE 220	OMALA S4 WE 460	CASSIDA FLUID GL 220
TEXACO	GEARTEX EP-A SAE 85W-90
TOTAL	CARTER EP 220				NEVASTANE SL220

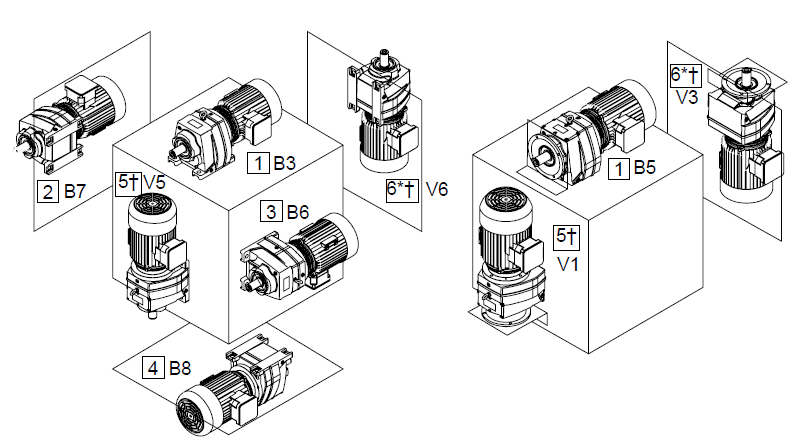

Основные присоединительные размеры

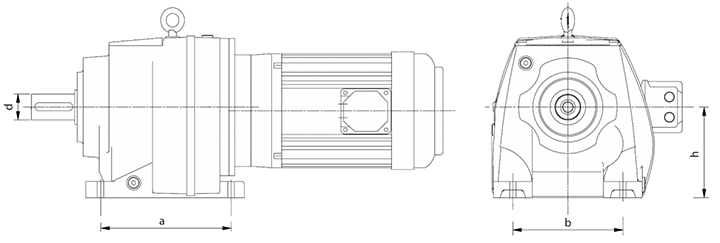

Flender Motox-N (Лапы)

Типоразмер		d	h	a	b
Две ступени	Три ступени	мм	мм	мм	мм
D.18	Z.18	20	75	110	110
D.28	Z.28	25	90	130	110
D.38	Z.38	30 / 25	90	130	110
D.48	Z.48	40 / 30	115	165	135
D.68	Z.68	50 / 40	140	205	170
D.88	Z.88	60 / 50	180	260	215
D.108	Z.108	70 / 60	225	310	250
D.128	Z.128	90 / 70	250	370	290
D.148	Z.148	100 / 90	315	410	340
D.168	Z.168	120 / 100	355	500	380
D.188	Z.188	120	425	580	500

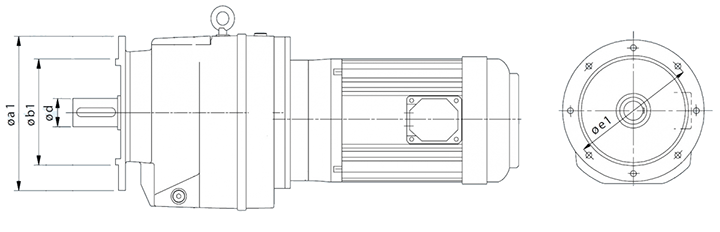

Flender Motox-N (Фланец)

Типоразмер		d	a1	b1	e1
Две ступени	Три ступени	мм	мм	мм	мм
DF.18	ZF.18	20	120 140 160	80 95 110	100 115 130
DF.28	ZF.28	25	120 140 160	80 95 110	100 115 130
DF.38	ZF.38	30 / 25	120 140 160 200 250	80 95 110 130 180	100 115 130 165 215
DF.48	ZF.48	40 / 30	200 250 300	130 180 230	165 215 265
DF.68	ZF.68	50 / 40	250 300 350	180 230 250	215 265 300
DF.88	ZF.88	60 / 50	300 350 450	230 250 350	265 300 400
DF.108	ZF.108	70 / 60	350 450	250 350	300 400
DF.128	ZF.128	90 / 70	350 450 550	250 350 450	300 400 500
DF.148	ZF.148	100 / 90	450 550	350 450	400 500
DF.168	ZF.168	120 / 100	450 550 660	350 450 550	400 500 600
DF.188	ZF.188	120	550 660	450 550	500 600
