Цилиндрические двух и трехступенчатые мотор-редукторы Motox D168, Z168 Flender

Мотор-редуктор D168, Z168

Цену уточняйте

Добавить в избранное

Технические характеристики

Габаритно-присоединительные размеры

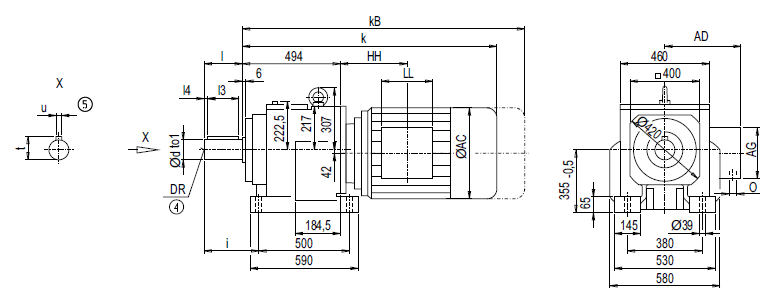

Монтажное исполнение на лапах D168, Z168

Монтажное исполнение на лапах D168, Z168

d	to1	l	l4	l3	t	u	i	DR
100 *)	m6	210	15	180	106	28	260	M24x50
110	m6	210	15	180	116	28	260	M24x50
120	m6	210	15	180	127	32	260	M24x50

Мотор	Z168 k	kB	D168 k	kB	AC	AD	AG	LL	Z168 HH	D168 HH	O	Вес Z168 D168
LA132S/M	878.0	980.0	919.0	1 021.0	259.0	195.0	140	140	122.5	163.5	2xM32x1.5	491	508
LA132ZM	924.0	1 026.0	965.0	1 067.0	259.0	195.0	140	140	230.5	271.5	2xM32x1.5	512	529
LA160M/L	978.0	1 096.5	1 019.0	1 137.5	313.5	227.0	165	165	145.5	186.5	2xM40x1.5	524	543
LA160ZL	1 026.0	1 144.5	1 067.0	1 185.5	313.5	227.0	165	165	298.5	339.5	2xM40x1.5	563	582
LG180M/L	1 037.5	1 159.5	1 078.5	1 200.5	348.0	322.5	260	192	162.5	203.5	2xM40x1.5	620	639
LG180ZM/ZL	1 088.5	1 210.5	1 129.5	1 251.5	348.0	322.5	260	192	162.5	203.5	2xM40x1.5	650	669
LG200L	1 093.5	1 219.5	1 134.5	1 260.5	385.0	301.0	260	192	192.5	233.5	2xM50x1.5	700	719
LG225S	1 164.5	1 403.5	1 205.5	1 444.5	442.0	325.0	260	192	228.5	269.5	2xM50x1.5	772	792
LG225M	1 164.5	1 403.5	1 205.5	1 444.5	442.0	325.0	260	192	228.5	269.5	2xM50x1.5	760	780
LG225ZM	1 224.5	1 463.5	1 265.5	1 504.5	442.0	325.0	260	192	228.5	269.5	2xM50x1.5	818	838
LG250M	1 258.0	1 483.0	–	–	495.0	392.0	300	236	264.0	–	2xM63x1.5	862	–
LG250ZM	1 328.0	1 553.5	–	–	495.0	392.0	300	236	264.0	–	2xM63x1.5	965	–
K4-LGI280S	1 537.5	1 764.5	–	–	555.0	432.0	300	236	475.5	–	2xM63x1.5	991	–
K4-LGI280M	1 537.5	1 764.5	–	–	555.0	432.0	300	236	475.5	–	2xM63x1.5	1 097	–
K4-LGI280ZM	1 647.5	1 874.5	–	–	555.0	432.0	300	236	475.5	–	2xM63x1.5	1 185	–

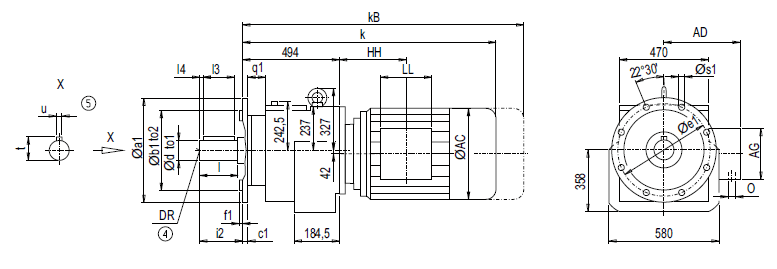

Монтажное исполнение на фланце DF/ZF168 (тип A)

Монтажное исполнение на фланце DF/ZF168 (тип A)

Фланец	a1	b1	to2	c1	e1	f1	q1	s1	d	to1	l	l4	l3	t	u	i2	DR
A450	450	350	h6	31	400	5	65	17.5	100 *)	m6	210	15	180	106	28	210	M24x50
									110	m6	210	15	180	116	28	210	M24x50
									120	m6	210	15	180	127	32	210	M24x50
A550	550	450	h6	31	500	5	65	17.5	100 *)	m6	210	15	180	106	28	210	M24x50
									110	m6	210	15	180	116	28	210	M24x50
									120	m6	210	15	180	127	32	210	M24x50
A660	660	550	h6	31	600	5	65	22.0	100 *)	m6	210	15	180	106	28	210	M24x50
									110	m6	210	15	180	116	28	210	M24x50
									120	m6	210	15	180	127	32	210	M24x50

Мотор	ZF168 k	kB	DF168 k	kB	AC	AD	AG	LL	ZF168 HH	DF168 HH	O	Вес ZF168 DF168
LA132S/M	878.0	980.0	919.0	1 021.0	259.0	195.0	140	140	122.5	163.5	2xM32x1.5	466	484
LA132ZM	924.0	1 026.0	965.0	1 067.0	259.0	195.0	140	140	230.5	271.5	2xM32x1.5	487	505
LA160M/L	978.0	1 096.5	1 019.0	1 137.5	313.5	227.0	165	165	145.5	186.5	2xM40x1.5	500	518
LA160ZL	1 026.0	1 144.5	1 067.0	1 185.5	313.5	227.0	165	165	298.5	339.5	2xM40x1.5	539	557
LG180M/L	1 037.5	1 159.5	1 078.5	1 200.5	348.0	322.5	260	192	162.5	203.5	2xM40x1.5	595	614
LG180ZM/ZL	1 088.5	1 210.5	1 129.5	1 251.5	348.0	322.5	260	192	162.5	203.5	2xM40x1.5	625	644
LG200L	1 093.5	1 219.5	1 134.5	1 260.5	385.0	301.0	260	192	192.5	233.5	2xM50x1.5	675	694
LG225S	1 164.5	1 403.5	1 205.5	1 444.5	442.0	325.0	260	192	228.5	269.5	2xM50x1.5	747	767
LG225M	1 164.5	1 403.5	1 205.5	1 444.5	442.0	325.0	260	192	228.5	269.5	2xM50x1.5	735	755
LG225ZM	1 224.5	1 463.5	1 265.5	1 504.5	442.0	325.0	260	192	228.5	269.5	2xM50x1.5	793	813
LG250M	1 258.0	1 483.0	–	–	495.0	392.0	300	236	264.0	–	2xM63x1.5	837	–
LG250ZM	1 328.0	1 553.5	–	–	495.0	392.0	300	236	264.0	–	2xM63x1.5	940	–
K4-LGI280S	1 537.5	1 764.5	–	–	555.0	432.0	300	236	475.5	–	2xM63x1.5	966	–
K4-LGI280M	1 537.5	1 764.5	–	–	555.0	432.0	300	236	475.5	–	2xM63x1.5	1 072	–
K4-LGI280ZM	1 647.5	1 874.5	–	–	555.0	432.0	300	236	475.5	–	2xM63x1.5	1 160	–

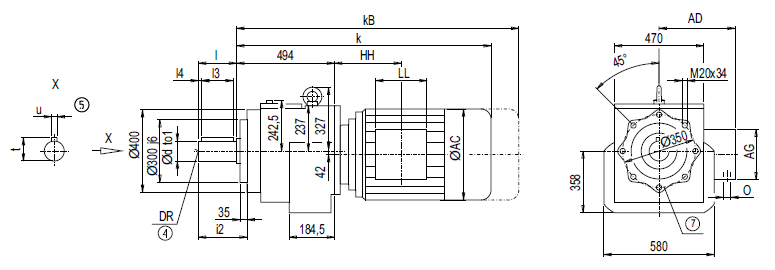

Монтажное исполнение на фланце DZ/ZZ168 (тип С)

Монтажное исполнение на фланце DZ/ZZ168 (тип С)

d	to1	l	l4	l3	t	u	i2	DR
100	m6	210	15	180	106	28	251	M24x50
110	m6	210	15	180	116	28	251	M24x50
120*)	m6	210	15	180	127	32	251	M24x50

Мотор	ZZ168 k	kB	DZ168 k	kB	AC	AD	AG	LL	ZZ168 HH	DZ168 HH	O	Вес ZZ168 DZ168
LA132S/M	878.0	980.0	919.0	1 021.0	259.0	195.0	140	140	122.5	163.5	2xM32x1.5	447	465
LA132ZM	924.0	1 026.0	965.0	1 067.0	259.0	195.0	140	140	230.5	271.5	2xM32x1.5	468	486
LA160M/L	978.0	1 096.5	1 019.0	1 137.5	313.5	227.0	165	165	145.5	186.5	2xM40x1.5	481	499
LA160ZL	1 026.0	1 144.5	1 067.0	1 185.5	313.5	227.0	165	165	298.5	339.5	2xM40x1.5	520	538
LG180M/L	1 037.5	1 159.5	1 078.5	1 200.5	348.0	322.5	260	192	162.5	203.5	2xM40x1.5	576	595
LG180ZM/ZL	1 088.5	1 210.5	1 129.5	1 251.5	348.0	322.5	260	192	162.5	203.5	2xM40x1.5	606	625
LG200L	1 093.5	1 219.5	1 134.5	1 260.5	385.0	301.0	260	192	192.5	233.5	2xM50x1.5	656	675
LG225S	1 164.5	1 403.5	1 205.5	1 444.5	442.0	325.0	260	192	228.5	269.5	2xM50x1.5	728	748
LG225M	1 164.5	1 403.5	1 205.5	1 444.5	442.0	325.0	260	192	228.5	269.5	2xM50x1.5	716	736
LG225ZM	1 224.5	1 463.5	1 265.5	1 504.5	442.0	325.0	260	192	228.5	269.5	2xM50x1.5	774	794
LG250M	1 258.0	1 483.0	–	–	495.0	392.0	300	236	264.0	–	2xM63x1.5	818	–
LG250ZM	1 328.0	1 553.5	–	–	495.0	392.0	300	236	264.0	–	2xM63x1.5	921	–
K4-LGI280S	1 537.5	1 764.5	–	–	555.0	432.0	300	236	475.5	–	2xM63x1.5	947	–
K4-LGI280M	1 537.5	1 764.5	–	–	555.0	432.0	300	236	475.5	–	2xM63x1.5	1 053	–
K4-LGI280ZM	1 647.5	1 874.5	–	–	555.0	432.0	300	236	475.5	–	2xM63x1.5	1 141	–
