Цилиндрические двух и трехступенчатые мотор-редукторы Motox D48, Z48 Flender

Мотор-редуктор D48, Z48

Цену уточняйте

Добавить в избранное

Технические характеристики

Габаритно-присоединительные размеры

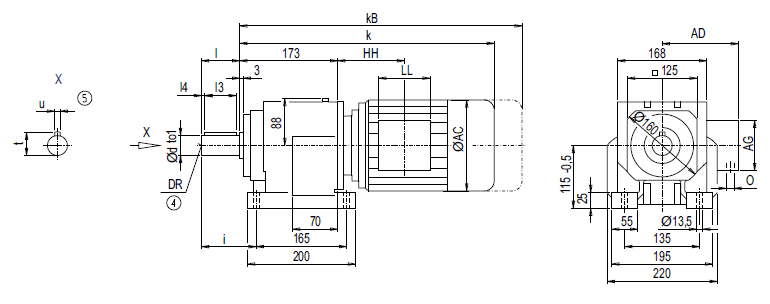

Монтажное исполнение на лапах D48, Z48

Монтажное исполнение на лапах D48, Z48

d	to1	l	l4	l3	t	u	i	DR
30 *)	k6	60	7	50	33	8	90	M10x22
35	k6	70	63	4	38	10	100	M10x22
40	k6	80	5	70	43	12	110	M16x36

Мотор	Z48 k	kB	D48 k	kB	AC	AD	AG	LL	Z48 HH	D48 HH	O	Вес Z48	D48
LA71	426.0	481.0	443.0	498.0	139.0	146	90	90	109.0	126.0	M20x1.5/M25x1.5	26	27
LA71Z	445.0	500.0	462.0	517.0	139.0	146	90	90	109.0	126.0	M20x1.5/M25x1.5	26	27
LA80	463.0	526.5	480.0	543.5	156.5	155	90	90	108.5	125.5	M20x1.5/M25x1.5	31	32
LA80Z	485.5	549.0	502.5	566.0	156.5	155	90	90	181.5	198.5	M20x1.5/M25x1.5	35	36
LA90S/L	494.0	565.0	511.0	582.0	174.0	163	90	90	108.5	125.5	M20x1.5/M25x1.5	35	36
LA90ZL	539.0	610.0	556.0	627.0	174.0	163	90	90	232.5	249.5	M20x1.5/M25x1.5	41	41
LA100L	540.0	621.0	557.0	638.0	195.0	168	120	120	149.0	166.0	2xM32x1.5	44	45
LA100ZL	610.0	691.0	627.0	708.0	195.0	168	120	120	281.0	298.0	2xM32x1.5	54	55
LA112M	569.0	650.0	–	–	219.0	181	120	120	154.0	–	2xM32x1.5	56	–
LA112ZM	597.0	678.0	–	–	219.0	181	120	120	258.0	–	2xM32x1.5	63	–
LA132S/M	631.0	733.0	–	–	259.0	195	140	140	196.5	–	2xM32x1.5	66	–
LA132ZM	677.0	779.0	–	–	259.0	195	140	140	304.5	–	2xM32x1.5	87	–

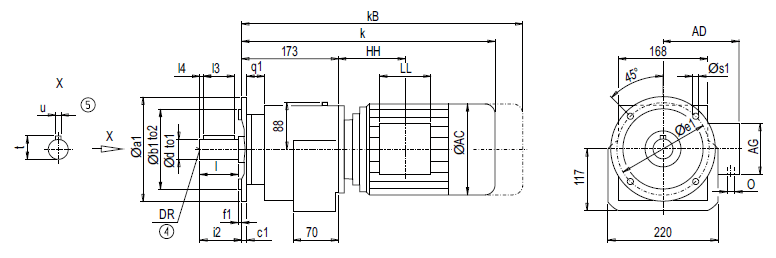

Монтажное исполнение на фланце DF/ZF48 (тип A)

Монтажное исполнение на фланце DF/ZF48 (тип A)

Фланец	a1	b1	to2	c1	e1	f1	q1	s1	d	to1	l	l4	l3	t	u	i2	DR
A200	200	130	j6	12	165	3.5	29	11.0	30 *)	k6	60	7	50	33	8	60	M10x22
									35	k6	70	4	63	38	10	70	M10x22
									40	k6	80	5	70	43	12	80	M16x36
A250 1)	250	180	j6	15	215	4.0	26	13.5	30 *)	k6	60	7	50	33	8	60	M10x22
									35	k6	70	4	63	38	10	70	M10x22
									40	k6	80	5	70	43	12	80	M16x36
A300	300	230	j6	15	265	4.0	26	13.5	30 *)	k6	60	7	50	33	8	60	M10x22
									35	k6	70	4	63	38	10	70	M10x22
									40	k6	80	5	70	43	12	80	M16x36

Мотор	ZF48 k	kB	DF48 k	kB	AC	AD	AG	LL	ZF48 HH	DF48 HH	O	Вес ZF48	DF48
LA71	426.0	481.0	443.0	498.0	139.0	146	90	90	109.0	126.0	M20x1.5/M25x1.5	27	28
LA71Z	445.0	500.0	462.0	517.0	139.0	146	90	90	109.0	126.0	M20x1.5/M25x1.5	27	28
LA80	463.0	526.5	480.0	543.5	156.5	155	90	90	108.5	125.5	M20x1.5/M25x1.5	32	33
LA80Z	485.5	549.0	502.5	566.0	156.5	155	90	90	181.5	198.5	M20x1.5/M25x1.5	36	37
LA90S/L	494.0	565.0	511.0	582.0	174.0	163	90	90	108.5	125.5	M20x1.5/M25x1.5	37	38
LA90ZL	539.0	610.0	556.0	627.0	174.0	163	90	90	232.5	249.5	M20x1.5/M25x1.5	43	44
LA100L	540.0	621.0	557.0	638.0	195.0	168	120	120	149.0	166.0	2xM32x1.5	46	47
LA100ZL	610.0	691.0	627.0	708.0	195.0	168	120	120	281.0	298.0	2xM32x1.5	56	57
LA112M	569.0	650.0	–	–	219.0	181	120	120	154.0	–	2xM32x1.5	57	–
LA112ZM	597.0	678.0	–	–	219.0	181	120	120	258.0	–	2xM32x1.5	64	–
LA132S/M	631.0	733.0	–	–	259.0	195	140	140	196.5	–	2xM32x1.5	67	–
LA132ZM	677.0	779.0	–	–	259.0	195	140	140	304.5	–	2xM32x1.5	88	–

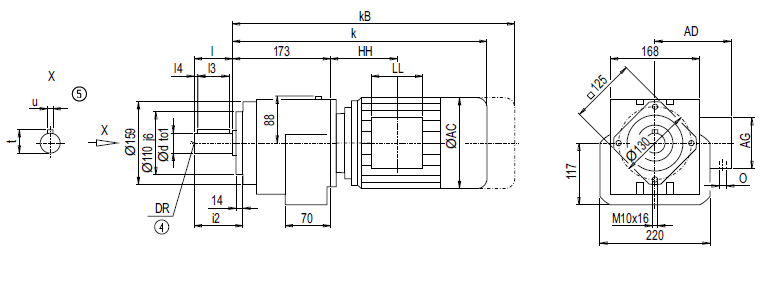

Монтажное исполнение на фланце DZ/ZZ48 (тип С)

Монтажное исполнение на фланце DZ/ZZ48 (тип С)

d	to1	l	l4	l3	t	u	i2	DR
30 *)	k6	60	7	50	33	8	77	M10x22
35	k6	70	4	63	38	10	87	M10x22
40	k6	80	5	70	43	12	97	M16x36

Мотор	ZZ48 k	kB	DZ48 k	kB	AC	AD	AG	LL	ZZ48 HH	DZ48 HH	O	Вес ZZ48	DZ48
LA71	426.0	481.0	443.0	498.0	139.0	146	90	90	109.0	126.0	M20x1.5/M25x1.5	24	25
LA71Z	445.0	500.0	462.0	517.0	139.0	146	90	90	109.0	126.0	M20x1.5/M25x1.5	24	25
LA80	463.0	526.5	480.0	543.5	156.5	155	90	90	108.5	125.5	M20x1.5/M25x1.5	29	30
LA80Z	485.5	549.0	502.5	566.0	156.5	155	90	90	181.5	198.5	M20x1.5/M25x1.5	33	34
LA90S/L	494.0	565.0	511.0	582.0	174.0	163	90	90	108.5	125.5	M20x1.5/M25x1.5	33	34
LA90ZL	539.0	610.0	556.0	627.0	174.0	163	90	90	232.5	249.5	M20x1.5/M25x1.5	39	40
LA100L	540.0	621.0	557.0	638.0	195.0	168	120	120	149.0	166.0	2xM32x1.5	42	43
LA100ZL	610.0	691.0	627.0	708.0	195.0	168	120	120	281.0	298.0	2xM32x1.5	52	53
LA112M	569.0	650.0	–	–	219.0	181	120	120	154.0	–	2xM32x1.5	54	–
LA112ZM	597.0	678.0	–	–	219.0	181	120	120	258.0	–	2xM32x1.5	61	–
LA132S/M	631.0	733.0	–	–	259.0	195	140	140	196.5	–	2xM32x1.5	64	–
LA132ZM	677.0	779.0	–	–	259.0	195	140	140	304.5	–	2xM32x1.5	85	–
