Одноступенчатый цилиндрический мотор-редуктор Motox E48 Flender

Мотор-редуктор E48

Цену уточняйте

Добавить в избранное

Технические характеристики

Габаритно-присоединительные размеры

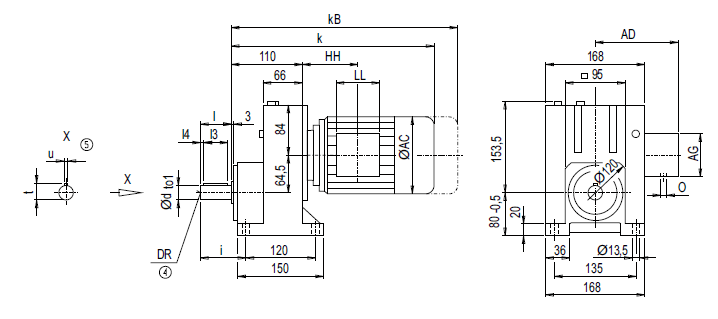

Монтажное исполнение на лапах E48

Монтажное исполнение на лапах E48

d	to1	l	l4	l3	t	u	i	DR
25 *)	k6	50	7	40	28	8	75	M10x22
30	k6	60	7	50	33	8	85	M10x22

Мотор	E48 k	kB	AC	AD	AG	LL	HH	O	Вес E48
LA71	363.0	418.0	139.0	146	90	90	109.0	M20x1.5/M25x1.5	15
LA71Z	382.0	437.0	139.0	146	90	90	109.0	M20x1.5/M25x1.5	15
LA80	400.0	463.5	156.5	155	90	90	108.5	M20x1.5/M25x1.5	20
LA80Z	422.5	486.0	156.5	155	90	90	181.5	M20x1.5/M25x1.5	24
LA90S/L	431.0	502.0	174.0	163	90	90	108.5	M20x1.5/M25x1.5	25
LA90ZL	476.0	547.0	174.0	163	90	90	232.5	M20x1.5/M25x1.5	31
LA100L	477.0	558.0	195.0	168	120	120	149.0	2xM32x1.5	34
LA100ZL	547.0	628.0	195.0	168	120	120	281.0	2xM32x1.5	44
LA112M	506.0	587.0	219.0	181	120	120	154.0	2xM32x1.5	45
LA112ZM	534.0	615.0	219.0	181	120	120	258.0	2xM32x1.5	52
LA132S/M	568.5	670.5	259.0	195	140	140	197.0	2xM32x1.5	55
LA132ZM	614.5	716.5	259.0	195	140	140	305.0	2xM32x1.5	76

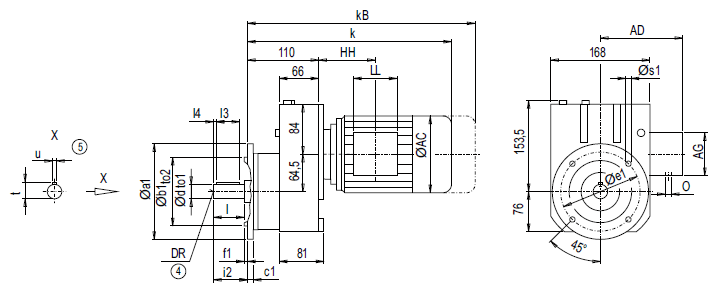

Монтажное исполнение на фланце EF48 (Тип A)

Монтажное исполнение на фланце EF48 (Тип A)

Тип фланца	a1	b1	to2	c1	e1	f1	s1	d	to1	l	l3	l4	t	u	i2	DR
A120	120	80	j6	8	100	3.0	6.8	25 *)	k6	50	7	40	28	8	50	M10x22
A120	120	80	j6	8	100	3.0	6.8	30	k6	60	7	50	33	8	60	M10x22
A140	140	95	j6	10	115	3.0	9.0	25 *)	k6	50	7	40	28	8	50	M10x22
A140	140	95	j6	10	115	3.0	9.0	30	k6	60	7	50	33	8	60	M10x22
A160	160	110	j6	10	130	3.5	9.0	25 *)	k6	50	7	40	28	8	50	M10x22
A160	160	110	j6	10	130	3.5	9.0	30	k6	60	7	50	33	8	60	M10x22
A200	200	130	j6	12	165	3.5	11.0	25 *)	k6	50	7	40	28	8	50	M10x22
A200	200	130	j6	12	165	3.5	11.0	30	k6	60	7	50	33	8	60	M10x22
A250	250	180	j6	15	215	4.0	13.5	25 *)	k6	50	7	40	28	8	50	M10x22
A250	250	180	j6	15	215	4.0	13.5	30	k6	60	7	50	33	8	60	M10x22

Мотор	EF48 k	kB	AC	AD	AG	LL	HH	O	Вес EF48
LA71	363.0	418.0	139.0	146	90	90	109.0	M20x1.5/M25x1.5	17
LA71Z	382.0	437.0	139.0	146	90	90	109.0	M20x1.5/M25x1.5	17
LA80	400.0	463.5	156.5	155	90	90	108.5	M20x1.5/M25x1.5	22
LA80Z	422.5	486.0	156.5	155	90	90	181.5	M20x1.5/M25x1.5	26
LA90S/L	431.0	502.0	174.0	163	90	90	108.5	M20x1.5/M25x1.5	27
LA90ZL	476.0	547.0	174.0	163	90	90	232.5	M20x1.5/M25x1.5	33
LA100L	477.0	558.0	195.0	168	120	120	149.0	2xM32x1.5	36
LA100ZL	547.0	628.0	195.0	168	120	120	281.0	2xM32x1.5	46
LA112M	506.0	587.0	219.0	181	120	120	154.0	2xM32x1.5	47
LA112ZM	534.0	615.0	219.0	181	120	120	258.0	2xM32x1.5	54
LA132S/M	568.5	670.5	259.0	195	140	140	197.0	2xM32x1.5	57
LA132ZM	614.5	716.5	259.0	195	140	140	305.0	2xM32x1.5	78

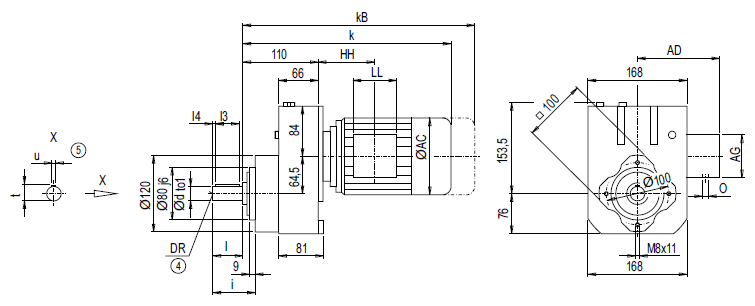

Монтажное исполнение с фланцевым корпусом (тип C) EZ48

Монтажное исполнение с фланцевым корпусом (тип C) EZ48

d	to1	l	l4	l3	t	u	i	DR
25 *)	k6	50	7	40	28	8	63	M10x22
30	k6	60	7	50	33	8	73	M10x22

Мотор	EZ48 k	kB	AC	AD	AG	LL	HH	O	Вес EZ48
LA71	363.0	418.0	139.0	146	90	90	109.0	M20x1.5/M25x1.5	14
LA71Z	382.0	437.0	139.0	146	90	90	109.0	M20x1.5/M25x1.5	14
LA80	400.0	463.5	156.5	155	90	90	108.5	M20x1.5/M25x1.5	19
LA80Z	422.5	486.0	156.5	155	90	90	181.5	M20x1.5/M25x1.5	23
LA90S/L	431.0	502.0	174.0	163	90	90	108.5	M20x1.5/M25x1.5	23
LA90ZL	476.0	547.0	174.0	163	90	90	232.5	M20x1.5/M25x1.5	29
LA100L	477.0	558.0	195.0	168	120	120	149.0	2xM32x1.5	33
LA100ZL	547.0	628.0	195.0	168	120	120	281.0	2xM32x1.5	43
LA112M	506.0	587.0	219.0	181	120	120	154.0	2xM32x1.5	44
LA112ZM	534.0	615.0	219.0	181	120	120	258.0	2xM32x1.5	51
LA132S/M	568.5	670.5	259.0	195	140	140	197.0	2xM32x1.5	54
LA132ZM	614.5	716.5	259.0	195	140	140	305.0	2xM32x1.5	75
