Мотор-редуктор цилиндро-гипоидный KM090

Цену уточняйте

Добавить в избранное

Технические характеристики

Габаритные и присоединительные размеры

КМ090В с выходным фланцем

Мотор-редуктор КМ090B с выходным фланцем

КМ090В без фланца

КМ090С с выходным фланцем

КМ090С без фланца

Полый выходной вал

	F2	E2	G2	D2H8	b	t
KM090	45	122	140	35	10	38.3
				38	10	41.3
				40	12	43.3

Выходной фланец

Входной фланец

	IEC	N		M		P		b1	t1	s1	i
		N		M		P					7.5	10	12.5	15	20	25	30	40	50	60	50	60	75	100	125	150	200	250	300
		B5	B14	B5	B14	B5	B14				D
		B5	B14	B5	B14	B5	B14				B										C
KM090	63B5	95	-	115	-	140	-	4	12.8	5	-	-	-	-	-	-	-	-	-	-	-	-	11	11	11	11	11	11	11
	71B5	110	-	130	-	160	-	5	16.3	5	-	-	-	-	-	-	-	-	14	14	14	14	14	14	14	14	14	14	14
	80B5/B14	130	80	165	100	200	120	6	21.8	5	-	-	-	19	19	19	19	19	19	19	19	19	19	19	19	19	19	19	-
	90B5/B14	130	95	165	115	200	140	8	27.3	5	24	24	24	24	24	24	24	24	24	24	24	24	-	-	-	-	-	-	-
	100B5/B14	180	110	215	130	250	160	8	31.3	5.5	28	28	28	28	28	28	28	28	28	28	-	-	-	-	-	-	-	-	-
	112B5/B14	180	110	215	130	250	160	8	31.3	5.5	28	28	28	28	28	28	28	28	-	-	-	-	-	-	-	-	-	-	-

Выходные валы

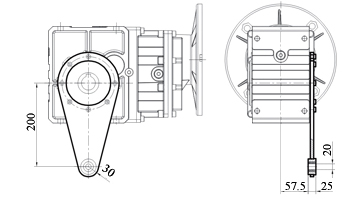

Стопорный кронштейн

Крышка

Технические характеристики

КМ090В
Мощность, кВт	Частота вращения, об/мин	Крутящий момент, Н*м	Номинальное передаточное отношение	Фактическое передаточное отношение	Допустимая радиальная нагрузка, Н	Сервис-фактор	Моторный фланец	Электродвигатель
0.37	23.7 29.1	140 114	60 50	59.04 48.18	5980 5500	3.6 4.4	71B5	7124
0.37	15.2 18.7 22.4	218 178 148	60 50 40	59.04 48.18 40.13	11020 6370 6000	2.3 2.8 3.2	80B5/B14	8016
0.55	23.7 29.1 35	208 170 142	60 50 40	59.04 48.18 40.13	5890 5500 5170	2.4 2.9 3.4	80B5/B14	8014
0.55	15.2 18.7 22.4 29.8 36 45 60	324 264 220 166 138 109 83	60 50 40 30 25 20 15	59.04 48.18 40.13 30.24 25.19 19.84 15.09	11020 6370 6000 5460 5130 4740 4330	1.5 1.9 2.2 3.0 3.5 3.5 3.6	80B5/B14	8026
0.75	47 58	142 116	60 50	59.04 48.18	4670 4360	3.5 4.3	80B5/B14	8012
	23.7 29.1 35 46 56 71 93	284 232 193 145 121 95 73	60 50 40 30 25 20 15	59.04 48.18 40.13 30.24 25.19 19.84 15.09	5890 5500 5170 4710 4430 4090 3730	1.8 2.2 2.5 3.4 4.0 4.0 4.1	80B5/B14	8024
	15.2 18.7 22.4 29.8 36 45 60	442 360 300 226 188 148 113	60 50 40 30 25 20 15	59.04 48.18 40.13 30.24 25.19 19.84 15.09	11020 6370 6000 5460 5130 4740 4740	1.1 1.4 1.6 2.2 2.5 2.6 2.7	90B5/B14	90S6
1.1	47 58 70	208 170 142	60 50 40	59.04 48.18 40.13	4670 4360 4110	2.4 2.9 3.4	80B5/B14	8022
	23.7 29.1 35 46 56 71 93	416 340 283 213 178 140 106	60 50 40 60 25 20 15	59.04 48.18 40.13 30.24 25.19 19.84 15.09	5890 5500 5170 4710 4430 4090 3730	1.2 1.5 1.7 2.3 2.7 2.7 2.8	90B5/B14	90S4
	18.7 22.4 29.8 36 45 60 72 91 120	529 440 332 276 218 166 137 108 82	50 40 30 25 20 15 12.5 10 7.5	48.18 40.13 30.24 25.19 19.84 15.09 12.49 9.84 7.48	6370 6000 5460 5130 4740 4330 4060 3750 3420	0.9 1.1 1.5 1.7 1.7 1.8 3.5 3.5 3.7	90B5/B14	90L6
1.5	47 58 70 93 111 141 186	284 232 193 145 121 95 73	60 50 40 30 25 20 15	59.04 48.18 40.13 30.24 25.19 19.84 15.09	4670 4360 4110 3740 3520 3250 2960	1.8 2.2 2.5 3.4 4.0 4.0 4.1	90B5/B14	90S2
	23.7 29.1 35 46 56 71 93 112 142 187	568 463 386 291 242 191 145 120 95 72	60 50 40 30 25 20 15 12.5 10 7.5	59.04 48.18 40.13 30.24 25.19 19.84 15.09 12.49 9.84 7.48	5890 5500 5170 4710 4430 4090 3730 3510 3240 2950	0.9 1.1 1.2 1.7 2.0 2.0 2.1 4.0 4.0 4.2	90B5/B14	90L4
	29.8 36 45 60 72 91 120	452 377 297 226 187 147 112	30 25 20 15 12.5 10 7.5	30.24 25.19 19.84 15.09 12.49 9.84 7.48	5460 5130 4740 4330 4060 3750 3420	1.1 1.3 1.3 1.3 2.6 2.6 2.7	100B5/B14	100L6
2.2	47 58 70 93 111 141 186	416 340 283 213 178 140 106	60 50 40 30 25 20 15	59.04 48.18 40.13 30.24 25.19 19.84 15.09	4670 4360 4110 3740 3520 3250 2960	1.2 1.5 1.7 2.3 2.7 2.7 2.8	90B5/B14	90L2
	35 46 56 71 93 112 142 187	566 427 355 280 213 176 139 106	40 30 25 20 15 12.5 10 7.5	40.13 30.24 25.19 19.84 15.09 12.49 9.84 7.48	5170 4710 4430 4090 3730 3510 3240 2950	0.8 1.2 1.4 1.4 1.4 2.7 2.7 2.8	100B5/B14	100L1-4
	36 45 60 72 91 120	553 435 331 274 216 164	25 20 15 12.5 10 7.5	25.19 19.84 15.09 12.49 9.84 7.48	5130 4740 4330 4060 3750 3420	0.9 0.9 0.9 1.8 1.8 1.8	112B5/B14	112M6
3.0	47 58 70 93 111 141 186 224 285 374	568 463 386 291 242 191 145 120 95 72	60 50 40 30 25 20 15 12.5 10 7.5	59.04 48.18 40.13 30.24 25.19 19.84 15.09 12.49 9.84 7.48	4670 4360 4110 3740 3520 3250 2960 2780 2570 2340	0.9 1.1 1.2 1.7 2.0 2.0 2.1 4.0 4.0 4.2	100B5/B14	100L2
3.0	46 56 71 93 112 142 187	582 485 382 290 240 189 144	30 25 20 15 12.5 10 7.5	30.24 25.19 19.84 15.09 12.49 9.84 7.48	4710 4430 4090 3730 3510 3240 2950	0.9 1.0 1.0 1.0 2.0 2.0 2.1	100B5/B14	100LB4
4.0	70 93 111 141 186 224 285 374	515 388 323 254 194 160 126 96	40 30 25 20 15 12.5 10 7.5	40.13 30.24 25.19 19.84 15.09 12.49 9.84 7.48	4110 3740 3520 3250 2960 2780 2570 2340	0.9 1.3 1.5 1.5 1.6 3.0 3.0 3.1	112B5/B14	112M2
4.0	112 142 187	320 252 192	12.5 10 7.5	12.49 9.84 7.48	3510 3240 2950	1.5 1.5 1.6	112B5/B14	112M4

КМ090С
Мощность, кВт	Частота вращения, об/мин	Крутящий момент, Н*м	Номинальное передаточное отношение	Фактическое передаточное отношение	Допустимая радиальная нагрузка, Н	Сервис-фактор	Моторный фланец	Электродвигатель
0.12	4.7 5.8 7.0 9.3	222 181 151 114	300 250 200 150	295.18 240.89 200.66 151.20	8300 8300 8300 8050	2.2 2.8 3.2 4.4	63B5	6314
0.18	9.5 11.6	167 136	300 250	295.18 240.89	7990 7470	3.0 3.7	63B5	6312
	4.7 5.8 7.0 9.3 11.1 14.1 18.6	333 272 227 171 142 112 85	300 250 200 150 125 100 75	195.18 240.89 200.66 151.20 125.95 99.22 75.45	8300 8300 8300 8050 70900 7000 6390	1.5 1.8 2.1 2.9 3.4 3.4 3.5	63B5	6324
	3.0 3.7 4.5 6.0 7.1 9.1 11.9 14.4 18.3	519 423 353 266 221 174 133 110 86	300 250 200 150 125 100 75 60 50	295.18 240.89 20086 151.20 125.95 99.22 75.45 62.43 49.18	8300 8300 8300 8300 8300 8110 7400 6950 6420	1.0 1.2 1.4 1.9 2.2 2.2 2.3 4.4 4.4	71B5	7116
0.25	6.0 7.1 9.1 11.9 14.4 18.3	369 307 242 184 152 120	150 125 100 75 60 50	151.20 125.95 99.22 75.45 62.43 49.18	6500 6500 6400 5840 5480 5060	0.9 1.0 1.0 1.1 2.0 2.0	71B5	7126
	9.5 11.6 14.0 18.5	232 189 157 119	300 250 200 150	295.18 240.89 200.66 151.20	7990 7470 7030 6390	2.2 2.6 3.0 4.2	63B5	6322
	4.7 5.8 7.0 9.3 11.1 14.1 18.6 22.4 28.5	463 378 315 237 198 156 118 98 77	300 250 200 150 125 100 75 60 50	295.18 240.89 200.66 151.20 125.95 99.22 75.45 62.43 49.18	8300 8300 8300 8050 7580 7000 6390 6000 5540	1.1 1.3 1.5 2.1 2.4 2.4 2.5 4.9 4.9	71B5	7114
	3.7 4.5 6.0 7.1 9.1 11.9 14.4 18.3	588 490 369 307 242 184 152 120	250 200 150 125 100 75 60 50	240.89 200.66 151.20 125.95 99.22 75.45 62.43 49.18	8300 8300 8300 8300 8110 7400 6950 5420	0.9 1.0 1.4 1.6 1.6 1.6 3.2 3.2	71B5	7126
0.37	9.5 11.6 14.0 18.5 22.2 28.2 37	343 280 233 176 146 115 88	300 250 200 150 125 100 75	295.18 240.89 200366 151.20 125.95 99.22 75.45	7990 7470 7030 6390 6010 5550 5070	1.5 1.8 2.1 2.8 3.3 3.3 3.4	71B5	7112
	5.8 7.0 9.3 11.1 14.1 18.6 22.4 28.5	559 466 351 292 230 275 145 114	250 200 150 125 100 75 60 50	240.89 200.66 151.20 125.95 99.22 75.45 62.43 49.18	8300 8300 8050 7580 7000 6390 6000 5540	0.9 1.0 1.4 1.6 1.6 1.7 3.3 3.3	71B5	7124
	6.0 7.1 9.1 11.9 14.4 18.3	546 455 358 273 225 178	150 125 100 75 60 50	151.20 125.95 99.22 75.45 62.43 49.18	8300 8300 8110 7400 6950 6420	0.9 1.1 1.1 1.1 2.1 2.1	80B5/B14	8016
0.55	9.5 11.6 14.0 18.5 22.2 28.2 37 45 57	509 416 346 261 217 171 130 108 85	300 250 200 150 125 100 75 60 50	295.18 240.89 200.66 151.20 125.95 99.22 75.45 62.43 49.18	7990 7470 7030 6390 6010 5550 5070 4760 4390	1.0 1.2 1.4 1.9 2.2 2.2 2.3 4.5 4.5	71B5	7122
	9.3 11.1 14.1 18.6 22.4 28.5	522 435 342 260 215 170	150 125 100 75 60 50	151.20 125.95 99.22 75.45 62.43 49.18	8050 7580 7000 6390 6000 5540	1.0 1.1 1.1 1.2 2.2 2.2	80B5/B14	8014
	14.4 18.3	335 264	60 50	62.43 49.18	6950 6420	1.4 1.4	80B5/B14	8026
0.75	11.6 14.0 18.5 22.2 28.2 37 45 57	567 472 356 296 234 178 147 116	250 200 150 125 100 75 60 50	240.89 200.66 151.20 125.95 99.22 75.45 62.43 49.18	7470 7.30 6390 6010 5550 5070 4760 4390	0.9 1.0 1.4 1.6 1.6 1.7 3.3 3.3	80B5/B14	8012
	22.4 28.5	294 231	60 50	62.43 49.18	6000 5540	1.6 1.6	80B5/B14	8024
	14.4 18.3	457 360	60 50	62.43 49.18	6950 6420	1.1 1.1	90B5/B14	90S6
1.1	18.5 22.2 28.2 37 45 57	522 435 342 260 215 170	150 125 100 75 60 50	151.20 125.95 99.22 75.45 62.43 49.18	6390 6010 5550 5070 4760 4390	1.0 1.1 1.1 1.2 2.2 2.2	80B5/B14	8022
1.1	22.4 28.5	431 340	60 50	62.43 49.18	6000 5540	1.1 1.1	90B5/B14	90S4
1.5	45 57	294 231	60 50	62.43 49.18	4760 4390	1.6 1.6	90B5/B14	90S2
2.2	45 57	431 340	60 50	62.43 49.18	4760 4390	1.1 1.1	90B5/B14	90L2
