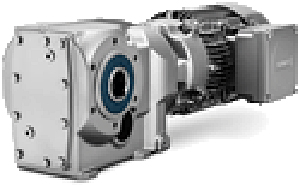

Конические мотор-редукторы MOTOX от компании Flender имеют модульную конструкцию и комплектуются асинхронными электродвигателями переменного тока. Тихоходный и быстроходный валы расположены под углом 90 градусов относительно друг друга, поэтому такую компоновку называют угловой.
Конические мотор-редукторы MOTOX от компании Flender имеют модульную конструкцию и комплектуются асинхронными электродвигателями переменного тока. Тихоходный и быстроходный валы расположены под углом 90 градусов относительно друг друга, поэтому такую компоновку называют угловой. Корпус редуктора изготовлен из серого чугуна и с легкостью гасит вибрации, возникающие в процессе эксплуатации, посадочные места подшипников при этом, не разбиваются и сохраняют геометрические размеры. Продуманная конструкция эффективно рассеивает тепло исключая перегрев агрегата. Благодаря полому выходному валу агрегат устанавливается непосредственно на исполнительное устройство. Также для удобства монтажа применяются опорные фланцы и реактивные тяги.
Серия конических редукторов MOTOX состоит из 11 типоразмеров, доступны одноступенчатые, двухступенчатые и трехступенчатые механизмы с возможностью комплектации асинхронными электродвигателями, мощностью от 0,09 до 200 кВт. Частота вращения выходного вала в пределах 0,01 - 650 об/мин. Крутящий момент достигает 75000 Нм.
B28, B38, K38, K48, K68, K88, K108, K128, K148, K168, K188
BF28, BF38, KF38, KF48, KF68, KF88, KF108, KF128, KF148, KF168, KF188
BA28, BA38, KA38, KA48, KA68, KA88, KA108, KA128, KA148, KA168, KA188
BAD28, BAD38, KAD38, KAD48, KAD68, KAD88, KAD108, KAD128, KAD148, KAD168, KAD188
BAF28, BAF38, KAF38, KAF48, KAF68, KAF88, KAF108, KAF128, KAF148, KAF168, KAF188
BAZ28, BAZ38, KAZ38, KAZ48, KAZ68, KAZ88, KAZ108, KAZ128, KAZ148, KAZ168, KAZ188
BAS28, BAS38, KAS38, KAS48, KAS68, KAS88, KAS108, KAS128, KAS148, KAS168, KAS188
BADS28, BADS38, KADS38, KADS48, KADS68, KADS88, KADS108, KADS128, KADS148, KADS168, KADS188
BAFS28, BAFS38, KAFS38, KAFS48, KAFS68, KAFS88, KAFS108, KAFS128, KAFS148, KAFS168, KAFS188
BAZS28, BAZS38, KAZS38, KAZS48, KAZS68, KAZS88, KAZS108, KAZS128, KAZS148, KAZS168, KAZS188
 |
 |
 |
| B28, B38, K38, K48, K68, K88, K108, K128, K148, K168, K188 | BF28, BF38, KF38, KF48, KF68, KF88, KF108, KF128, KF148, KF168, KF188 | BA28, BA38, KA38, KA48, KA68, KA88, KA108, KA128, KA148, KA168, KA188 |
 |
 |
 |
| BAD28, BAD38, KAD38, KAD48, KAD68, KAD88, KAD108, KAD128, KAD148, KAD168, KAD188 | BAF28, BAF38, KAF38, KAF48, KAF68, KAF88, KAF108, KAF128, KAF148, KAF168, KAF188 | BAZ28, BAZ38, KAZ38, KAZ48, KAZ68, KAZ88, KAZ108, KAZ128, KAZ148, KAZ168, KAZ188 |
 |
 |
 |
| BAS28, BAS38, KAS38, KAS48, KAS68, KAS88, KAS108, KAS128, KAS148, KAS168, KAS188 | BADS28, BADS38, KADS38, KADS48, KADS68, KADS88, KADS108, KADS128, KADS148, KADS168, KADS188 | BAFS28, BAFS38, KAFS38, KAFS48, KAFS68, KAFS88, KAFS108, KAFS128, KAFS148, KAFS168, KAFS188 |
 |
||
| BAZS28, BAZS38, KAZS38, KAZS48, KAZS68, KAZS88, KAZS108, KAZS128, KAZS148, KAZS168, KAZS188 | ||
 |
 |
K-F-X-108-Z-38-K4-(100)
K - тип конического редуктора (B - двухступенчатый, K - трехступенчатый)
F - монтажное крепление: (-) сплошной вал, A - полый вал, (-) крепление на лапах, F - выходной фланец (A-тип), Z - выходной фланец (С-тип), D - ограничитель крутящего момента, G - фланец (тип A) на противоположной стороне выходной вал, M - промежуточный фланец, E - экструдер фланец, S - термоусадочный диск, T - полый шлицевой вал, W - версия с уменьшенным зазором, X - опора на промежуточной ступени
108 - типоразмер редуктора
Z - тип промежуточные ступени (Z - двухступенчатая, D - трёхступенчатая)
38 - типоразмер промежуточной ступени
K4 - тип входного вала (K2 - гибкая полумуфта для установки двигателя и стандартов IEK, K2TC - гибкая полумуфта для установки двигателя и стандартов NEMA 1, K4 - обгонная полумуфта для установки двигателя и стандартов IEC, K5 - обгонная полумуфта для установки двигателя и стандартов NEMA 1, (KQ, KQS) - полумуфта для установки серводвигателя)
100 - типоразмер электродвигателя
| Типоразмер лапы | Типоразмер фланец |
M max, Нм
|
D - выходного вала, мм |
| B28 | BF28 |
135
|
20 (25) |
| B38 | BF38 |
260
|
30, (35, 40) |
| K38 | KF38 |
260
|
25 (35) |
| K48 | KF48 |
460
|
30 (40) |
| K68 | KF68 |
850
|
35, (40, 50) |
| K88 | KF88 |
1700
|
50, (70) |
| K108 | KF108 |
3100
|
60, (80) |
| K128 | KF128 | 4800 | 70, (90) |
| K148 | KF148 | 8200 | 90, (100) |
| K168 | KF168 | 13800 | 110, (120) |
| K188 | KF188 | 19800 | 120, (140) |
|

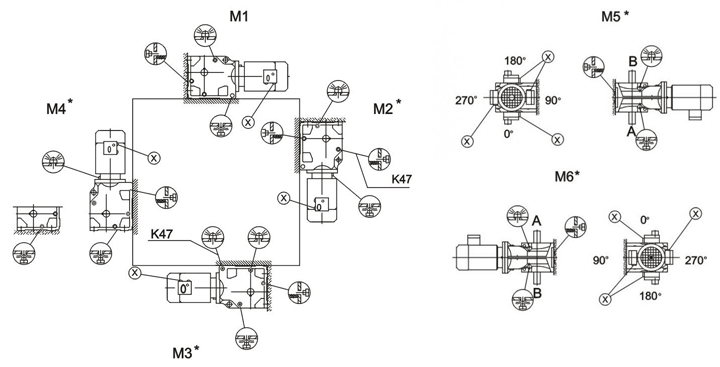

Вид смазочного материала |
|||||
|
Минеральное масло |
Синтетическое масло |
USDA H1 масло |
|||
|
ISO VG 220 |
ISO VG 68 |
ISO VG 220 |
ISO VG 460 |
ISO VG 220 |
|
|
Справочный номер для утилизации отходов |
ASN13 02 05 |
ASN 13 02 06 |
ASN 13 02 06 |
ASN 13 02 06 |
|
|
Производитель смазочного материала |
Стандартное масло для редукторов серий BF06 BF90 BG04-BG100 BK06-BK90 |
Низкотемпературное масло для редукторов серий BF06-BF90 BG04-BG100 BK60-BK90 BS02-BS40 |
Стандартное масло для редукторов серий BS02 BS10 BK06-BK10 Высокотемпературное масло для редукторов серий BS02-BS10 BK06-BK10 BF06-BF90 BG04-BG100 BK60-BK90 |
Стандартное масло для редукторов серий BS20-BS40 BK20-BK50 Высокотемпературное масло для редукторов серий |
Пищевое масло для редукторов серий BF06-BF90 BG04-BG100 BK06-BK90 BS02-BS40 |
|
AGIP |
BLASIA 220 |
||||
|
ARAL |
DEGOL BMB220 DEGOL BG220 |
DEGOL GS220 |
DEGOL GS460 |
||
|
BECHEM RHUS |
STAROIL SMO220 |
||||
|
BP |
ENERGOL GR-XP220 |
ENERSYN SG-XP 220 |
ENERSYN SG-XP 460 |
||
|
CASTROL |
ALPHA SP 220 ALPHA BMB 220 OPTIGEAR BM 220 TRIBOL 1100/220 |
ALPHASYN PG 220 TRIBOL 800/220 ALPHASYN GS 220 |
ALPHASYN PG 460 TRIBOL 800/460 ALPHASYN 460 |
CASTROL OPTILEB GT 220 CASTOL TRIBOL FOODFROOF 1800/220 |
|
|
ESSO |
see MOBIL |
||||
|
FUCHS |
RENOLIN CLP 220 RENOLIN CLPF 220 SUPER |
RENOLIN PG 68 |
RENOLIN PG 220 |
RENOLIN PG 460 |
|
|
KLÜBER |
KLÜBEROIL GEM 1-220 N |
KLÜBERSYNTH GH6-80 |
KLÜBERSYNTH GH6-220 |
KLÜBERSYNTH GH6-460 |
KLÜBEROIL 4UH1-220N KLÜBERSYNTH UH1 6-220 |
|
MOBIL |
MOBILGEAR 600 XP 220 MOBILUBE HD PLUS 80W-90 |
GLYGOYLE 220 GLYGOYLE 30 |
GLYGOYLE 460 |
||
|
OEST |
Gearol C-LP 220 |
||||
|
OPTIMOL |
OPTIGEAR 220 |
OPTIFLEX A 220 |
OPTIFLEX A 460 |
OPTILEB GT 220 |
|
|
SHELL |
OMALA S2 G220 FALCON CLP 220 |
OMALA S4 WE 220 |
OMALA S4 WE 460 |
CASSIDA FLUID GL 220 |
|
|
TEXACO |
GEARTEX EP-A SAE 85W-90 |
||||
|
TOTAL |
CARTER EP 220 |
NEVASTANE SL220 |
|||
