Габаритно-присоединительные размеры. Конические мотор-редукторы Flender (Siemens) серии Motox K68

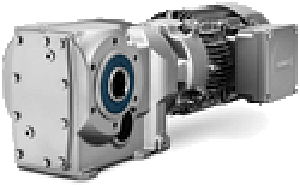

Мотор-редуктор K68

Цену уточняйте

Добавить в избранное

Технические характеристики

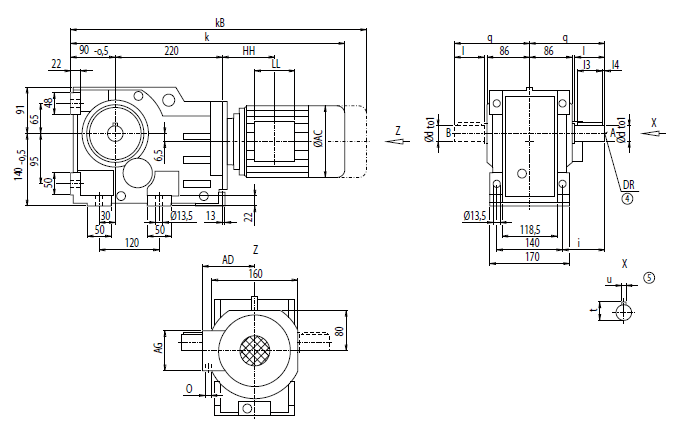

Монтажное исполнение фланец (тип-С)

Монтажное исполнение фланец (тип-С)

d	to1	l	l3	l4	t	u	i	q	DR
35	k6	70	56	5	38.0	10	90	160	M12x28
40 *)	k6	80	70	5	43.0	12	100	170	M16x36
50	k6	100	80	10	53.5	14	120	190	M16x36

Мотор	K68 k	kB	AC	AD	AG	LL	HH	O	Вес K68
LA71	563.0	618.0	139.0	146	90	90	109.0	M20x1.5/M25x1.5	44
LA71Z	582.0	637.0	139.0	146	90	90	109.0	M20x1.5/M25x1.5	44
LA80	600.0	663.5	156.5	155	90	90	108.5	M20x1.5/M25x1.5	49
LA80Z	622.5	686.0	156.5	155	90	90	181.5	M20x1.5/M25x1.5	53
LA90S/L	631.0	702.0	174.0	163	90	90	108.5	M20x1.5/M25x1.5	53
LA90ZL	676.0	747.0	174.0	163	90	90	232.5	M20x1.5/M25x1.5	59
LA100L	677.0	758.0	195.0	168	120	120	149.0	2xM32x1.5	62
LA100ZL	747.0	828.0	195.0	168	120	120	281.0	2xM32x1.5	72
LA112M	706.0	787.0	219.0	181	120	120	154.0	2xM32x1.5	74
LA112ZM	734.0	815.0	219.0	181	120	120	258.0	2xM32x1.5	81
LA132S/M	768.0	870.0	259.0	195	140	140	196.5	2xM32x1.5	84
LA132ZM	814.0	916.0	259.0	195	140	140	304.5	2xM32x1.5	105

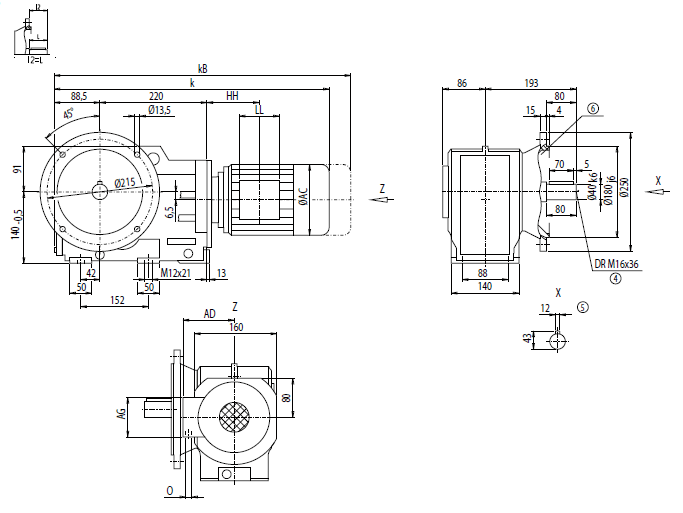

Монтажное исполнение на фланце (тип A)

Монтажное исполнение на фланце (тип A)

Мотор	KF68 k	kB	AC	AD	AG	LL	HH	O	Вес KF68
LA71	561.5	616.5	139.0	146	90	90	109.0	M20x1.5/M25x1.5	49
LA71Z	580.5	635.5	139.0	146	90	90	109.0	M20x1.5/M25x1.5	49
LA80	598.5	662.0	156.5	155	90	90	108.5	M20x1.5/M25x1.5	54
LA80Z	621.0	684.5	156.5	155	90	90	181.5	M20x1.5/M25x1.5	58
LA90S/L	629.5	700.5	174.0	163	90	90	108.5	M20x1.5/M25x1.5	58
LA90ZL	674.5	745.5	174.0	163	90	90	232.5	M20x1.5/M25x1.5	64
LA100L	675.5	756.5	195.0	168	120	120	149.0	2xM32x1.5	67
LA100ZL	745.5	826.5	195.0	168	120	120	281.0	2xM32x1.5	77
LA112M	704.5	785.5	219.0	181	120	120	154.0	2xM32x1.5	79
LA112ZM	732.5	813.5	219.0	181	120	120	258.0	2xM32x1.5	86
LA132S/M	766.5	868.5	259.0	195	140	140	196.5	2xM32x1.5	89
LA132ZM	812.5	914.5	259.0	195	140	140	304.5	2xM32x1.5	110

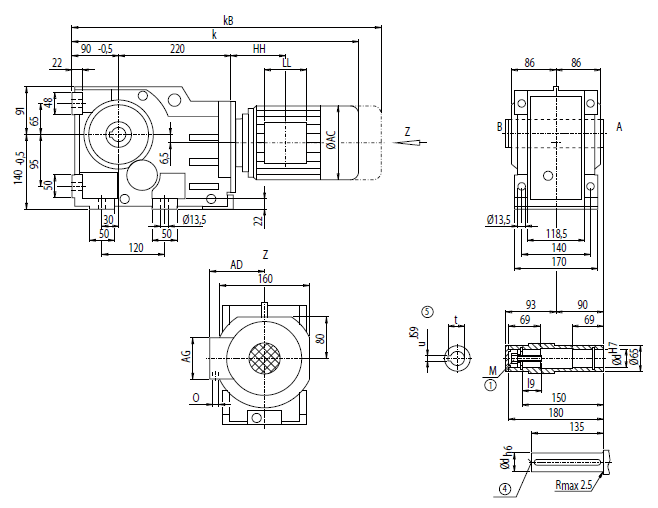

Монтажное исполнение корпус-фланец (тип C)

Монтажное исполнение корпус-фланец (тип C)

d	l9	M	t	u
40 *)	48	M16	43.3	12
45	47	M16	48.8	14

Мотор	KA68 k	kB	AC	AD	AG	LL	HH	O	Вес KA68
LA71	563.0	618.0	139.0	146	90	90	109.0	M20x1.5/M25x1.5	40
LA71Z	582.0	637.0	139.0	146	90	90	109.0	M20x1.5/M25x1.5	40
LA80	600.0	663.5	156.5	155	90	90	108.5	M20x1.5/M25x1.5	45
LA80Z	622.5	686.0	156.5	155	90	90	181.5	M20x1.5/M25x1.5	49
LA90S/L	631.0	702.0	174.0	163	90	90	108.5	M20x1.5/M25x1.5	50
LA90ZL	676.0	747.0	174.0	163	90	90	232.5	M20x1.5/M25x1.5	56
LA100L	677.0	758.0	195.0	168	120	120	149.0	2xM32x1.5	59
LA100ZL	747.0	828.0	195.0	168	120	120	281.0	2xM32x1.5	69
LA112M	706.0	787.0	219.0	181	120	120	154.0	2xM32x1.5	70
LA112ZM	734.0	815.0	219.0	181	120	120	258.0	2xM32x1.5	77
LA132S/M	768.0	870.0	259.0	195	140	140	196.5	2xM32x1.5	80
LA132ZM	814.0	916.0	259.0	195	140	140	304.5	2xM32x1.5	102
