Габаритно-присоединительные размеры. Конические мотор-редукторы Flender (Siemens) серии Motox K88

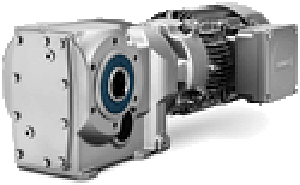

Мотор-редуктор K88

Цену уточняйте

Добавить в избранное

Технические характеристики

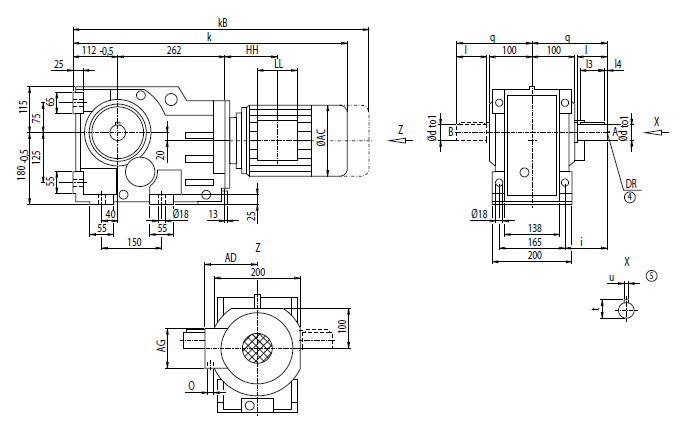

Монтажное исполнение фланец (тип-С)

Монтажное исполнение фланец (тип-С)

d	to1	l	l3	l4	t	u	i	q	DR
50 *)	k6	100	80	10	53.5	14	122.5	205	M16x36
70	m6	140	110	15	74.5	20	162.5	245	M20x42

Мотор	K88 k	kB	AC	AD	AG	LL	HH	O	Вес K88
LA71	621.0	676.0	139.0	146	90	90	103.0	M20x1.5/M25x1.5	73
LA71Z	640.0	695.0	139.0	146	90	90	103.0	M20x1.5/M25x1.5	73
LA80	658.0	721.5	156.5	155	90	90	102.5	M20x1.5/M25x1.5	78
LA80Z	680.5	744.0	156.5	155	90	90	175.5	M20x1.5/M25x1.5	82
LA90S/L	689.0	760.0	174.0	163	90	90	102.5	M20x1.5/M25x1.5	83
LA90ZL	734.0	805.0	174.0	163	90	90	226.5	M20x1.5/M25x1.5	89
LA100L	735.0	816.0	195.0	168	120	120	143.0	2xM32x1.5	92
LA100ZL	805.0	886.0	195.0	168	120	120	275.0	2xM32x1.5	102
LA112M	762.0	843.0	219.0	181	120	120	146.0	2xM32x1.5	104
LA112ZM	790.0	871.0	219.0	181	120	120	250.0	2xM32x1.5	111
LA132S/M	822.0	924.0	259.0	195	140	140	186.5	2xM32x1.5	117
LA132ZM	868.0	970.0	259.0	195	140	140	294.5	2xM32x1.5	138
LA160M/L	924.5	1 043.0	313.5	227	165	165	212.0	2xM40x1.5	149
LA160ZL	972.5	1 091.0	313.5	227	165	165	365.0	2xM40x1.5	188

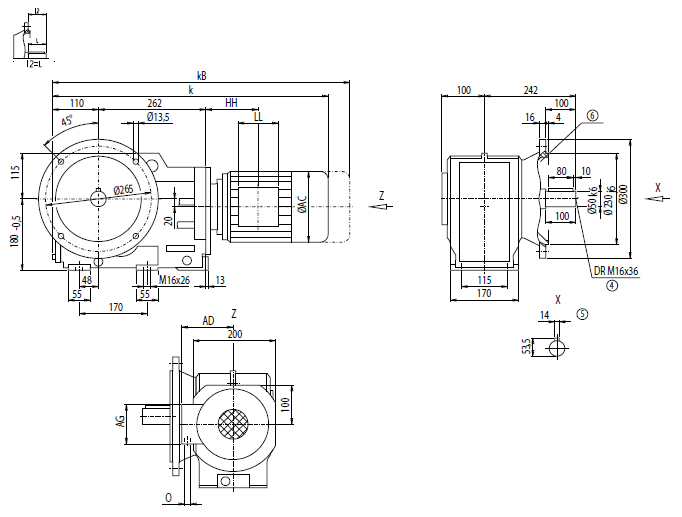

Монтажное исполнение на фланце (тип A)

Монтажное исполнение на фланце (тип A)

Мотор	KF88 k	kB	AC	AD	AG	LL	HH	O	Вес KF88
LA71	619.0	674.0	139.0	146	90	90	103.0	M20x1.5/M25x1.5	80
LA71Z	638.0	693.0	139.0	146	90	90	103.0	M20x1.5/M25x1.5	80
LA80	656.0	719.5	156.5	155	90	90	102.5	M20x1.5/M25x1.5	85
LA80Z	678.5	742.0	156.5	155	90	90	175.5	M20x1.5/M25x1.5	89
LA90S/L	687.0	758.0	174.0	163	90	90	102.5	M20x1.5/M25x1.5	89
LA90ZL	732.0	803.0	174.0	163	90	90	226.5	M20x1.5/M25x1.5	95
LA100L	733.0	814.0	195.0	168	120	120	143.0	2xM32x1.5	99
LA100ZL	803.0	884.0	195.0	168	120	120	275.0	2xM32x1.5	109
LA112M	760.0	841.0	219.0	181	120	120	146.0	2xM32x1.5	110
LA112ZM	788.0	869.0	219.0	181	120	120	250.0	2xM32x1.5	117
LA132S/M	820.0	922.0	259.0	195	140	140	186.5	2xM32x1.5	123
LA132ZM	866.0	968.0	259.0	195	140	140	294.5	2xM32x1.5	144
LA160M/L	922.5	1 041.0	313.5	227	165	165	212.0	2xM40x1.5	156
LA160ZL	970.5	1 089.0	313.5	227	165	165	365.0	2xM40x1.5	195

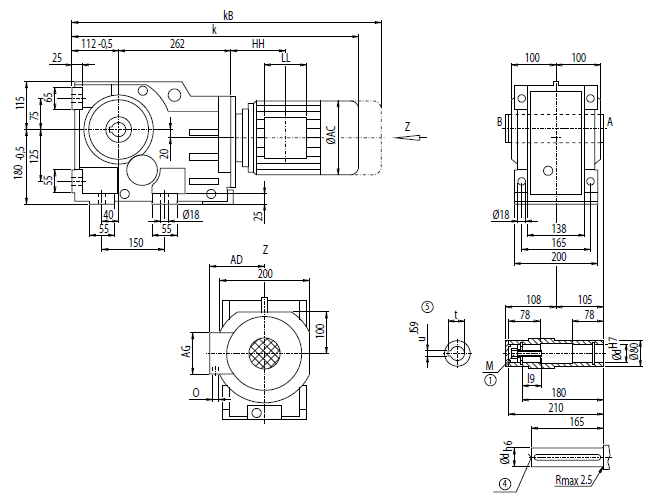

Монтажное исполнение корпус-фланец (тип C)

Монтажное исполнение корпус-фланец (тип C)

d	l9	M	t	u
50 *)	44.5	M16	53.8	14
60	54.0	M20	64.4	18

Мотор	KA88 k	kB	AC	AD	AG	LL	HH	O	Вес KA88
LA71	621.0	676.0	139.0	146	90	90	103.0	M20x1.5/M25x1.5	65
LA71Z	640.0	695.0	139.0	146	90	90	103.0	M20x1.5/M25x1.5	65
LA80	658.0	721.5	156.5	155	90	90	102.5	M20x1.5/M25x1.5	70
LA80Z	680.5	744.0	156.5	155	90	90	175.5	M20x1.5/M25x1.5	74
LA90S/L	689.0	760.0	174.0	163	90	90	102.5	M20x1.5/M25x1.5	75
LA90ZL	734.0	805.0	174.0	163	90	90	226.5	M20x1.5/M25x1.5	81
LA100L	735.0	816.0	195.0	168	120	120	143.0	2xM32x1.5	84
LA100ZL	805.0	886.0	195.0	168	120	120	275.0	2xM32x1.5	94
LA112M	762.0	843.0	219.0	181	120	120	146.0	2xM32x1.5	96
LA112ZM	790.0	871.0	219.0	181	120	120	250.0	2xM32x1.5	103
LA132S/M	822.0	924.0	259.0	195	140	140	186.5	2xM32x1.5	109
LA132ZM	868.0	970.0	259.0	195	140	140	294.5	2xM32x1.5	130
LA160M/L	924.5	1 043.0	313.5	227	165	165	212.0	2xM40x1.5	141
LA160ZL	972.5	1 091.0	313.5	227	165	165	365.0	2xM40x1.5	180
