Габаритно-присоединительные размеры. Конические мотор-редукторы Flender (Siemens) серии Motox K38

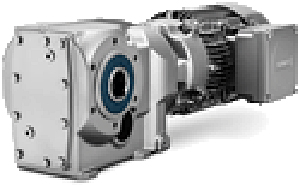

Мотор-редуктор K38

Цену уточняйте

Добавить в избранное

Технические характеристики

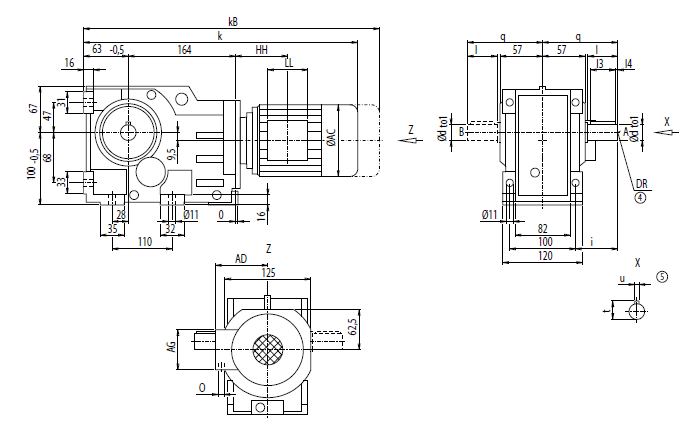

Монтажное исполнение фланец (тип-С)

Монтажное исполнение фланец (тип-С)

d	to1	l	l3	l4	t	u	i	q	DR
25 *)	k6	50	40	5	28	8	60	110	M10x22
35	k6	70	56	5	38	10	80	130	M12x28

Мотор	K38 k	kB	AC	AD	AG	LL	HH	O	Вес K38
LA71	485.5	540.5	139.0	146	90	90	114.5	M20x1.5/M25x1.5	20
LA71Z	504.5	559.5	139.0	146	90	90	114.5	M20x1.5/M25x1.5	20
LA80	522.5	586.0	156.5	155	90	90	114.0	M20x1.5/M25x1.5	25
LA80Z	545.0	608.5	156.5	155	90	90	187.0	M20x1.5/M25x1.5	29
LA90S/L	553.5	624.5	174.0	163	90	90	114.0	M20x1.5/M25x1.5	29
LA90ZL	598.5	669.5	174.0	163	90	90	238.0	M20x1.5/M25x1.5	35
LA100L	599.5	680.5	195.0	168	120	120	154.5	2xM32x1.5	38
LA100ZL	669.5	750.5	195.0	168	120	120	286.5	2xM32x1.5	48
LA112M	629.0	710.0	219.0	181	120	120	160.0	2xM32x1.5	49
LA112ZM	657.0	738.0	219.0	181	120	120	264.0	2xM32x1.5	56

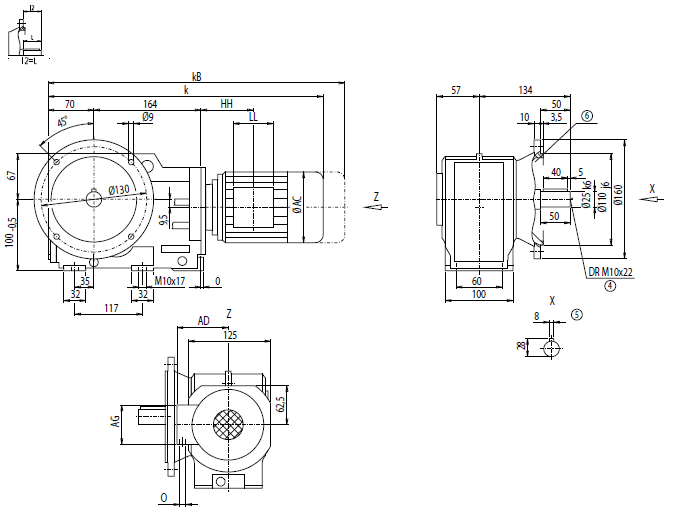

Монтажное исполнение на фланце (тип A)

Монтажное исполнение на фланце (тип A)

Мотор	KF38 k	kB	AC	AD	AG	LL	HH	O	Вес KF38
LA71	492.5	547.5	139.0	146	90	90	114.5	M20x1.5/M25x1.5	21
LA71Z	511.5	566.5	139.0	146	90	90	114.5	M20x1.5/M25x1.5	21
LA80	529.5	593.0	156.5	155	90	90	114.0	M20x1.5/M25x1.5	26
LA80Z	552.0	615.5	156.5	155	90	90	187.0	M20x1.5/M25x1.5	30
LA90S/L	560.5	631.5	174.0	163	90	90	114.0	M20x1.5/M25x1.5	31
LA90ZL	605.5	676.5	174.0	163	90	90	238.0	M20x1.5/M25x1.5	37
LA100L	606.5	687.5	195.0	168	120	120	154.5	2xM32x1.5	40
LA100ZL	676.5	757.5	195.0	168	120	120	286.5	2xM32x1.5	50
LA112M	636.0	717.0	219.0	181	120	120	160.0	2xM32x1.5	50
LA112ZM	664.0	745.0	219.0	181	120	120	264.0	2xM32x1.5	57

Монтажное исполнение корпус-фланец (тип C)

Монтажное исполнение корпус-фланец (тип C)

Мотор	KA38 k	kB	AC	AD	AG	LL	HH	O	Вес KA38
LA71	485.5	540.5	139.0	146	90	90	114.5	M20x1.5/M25x1.5	18
LA71Z	504.5	559.5	139.0	146	90	90	114.5	M20x1.5/M25x1.5	18
LA80	522.5	586.0	156.5	155	90	90	114.0	M20x1.5/M25x1.5	23
LA80Z	545.0	608.5	156.5	155	90	90	187.0	M20x1.5/M25x1.5	27
LA90S/L	553.5	624.5	174.0	163	90	90	114.0	M20x1.5/M25x1.5	28
LA90ZL	598.5	669.5	174.0	163	90	90	238.0	M20x1.5/M25x1.5	34
LA100L	599.5	680.5	195.0	168	120	120	154.5	2xM32x1.5	37
LA100ZL	669.5	750.5	195.0	168	120	120	286.5	2xM32x1.5	47
LA112M	629.0	710.0	219.0	181	120	120	160.0	2xM32x1.5	48
LA112ZM	657.0	738.0	219.0	181	120	120	264.0	2xM32x1.5	55
