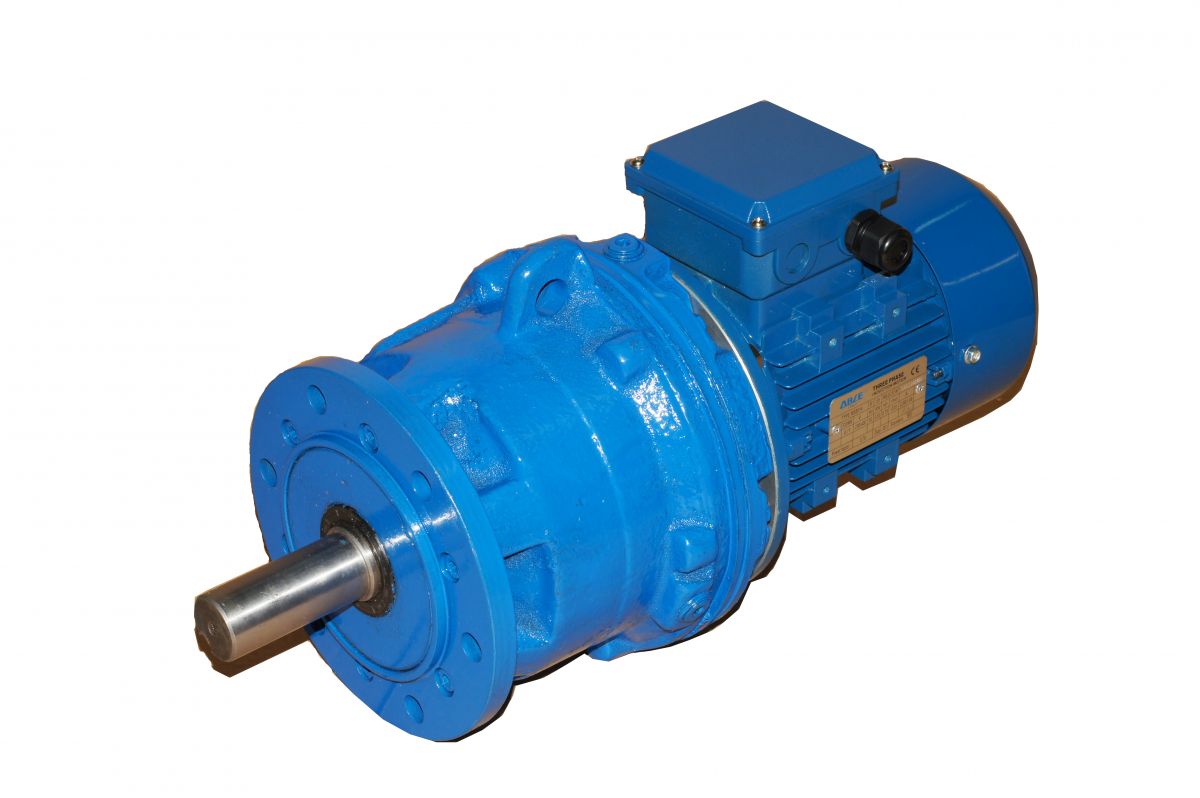

Планетарные мотор-редукторы 3МП-31.5-180-200-4.0-G310 рассчитаны на эксплуатацию в длительном режиме в тяжёлых условиях. Основные задачи агрегата - это понижение частоты вращения и увеличении крутящего момента. Для удобства монтажа корпус редуктора имеет фланец, вариант крепления оговаривается при заказе. Выходной вал, в зависимости от исполнения, может быть коническим или цилиндрическим. Питание агрегата осуществляется от сети переменного тока 220/380В.
Серия: 3МП-31,5
Тип редуктора: Планетарный одноступенчатый
Частота вращения выходного вала: 180 об/мин
Мощность электродвигателя: 4 кВт
Крутящий момент: 200 Нм
Тип электродвигателя: АИР100L4
Исполнение на лапах
Фланцевое исполнение
| Частота вращения выходного вала, об/мин |
L | B | H | l | l1 | l2 | l3 | l4 | l5 | d | d1 | d2 | d3 | d4 | d5 | b | b1 | b2 | h | h1 | h2 | t | Н1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| не более | |||||||||||||||||||||||
| 3,55 ... 16 | 430 | 190 | 215 | 60 | 82 | 130 | 70 | 4 | 12 | 28j6 | 15 | 130h6 | 12 | 155 | 180 | 8h9 | 155 | 190 | 100 | 7 | 15 | 31 | 0 |
| 18 ... 90 | 505 | 190 | 225 | ||||||||||||||||||||
| 112 ... 280 | 590 | 250 | 275 | 25 | |||||||||||||||||||
Выходной вал
Монтажное исполнение
