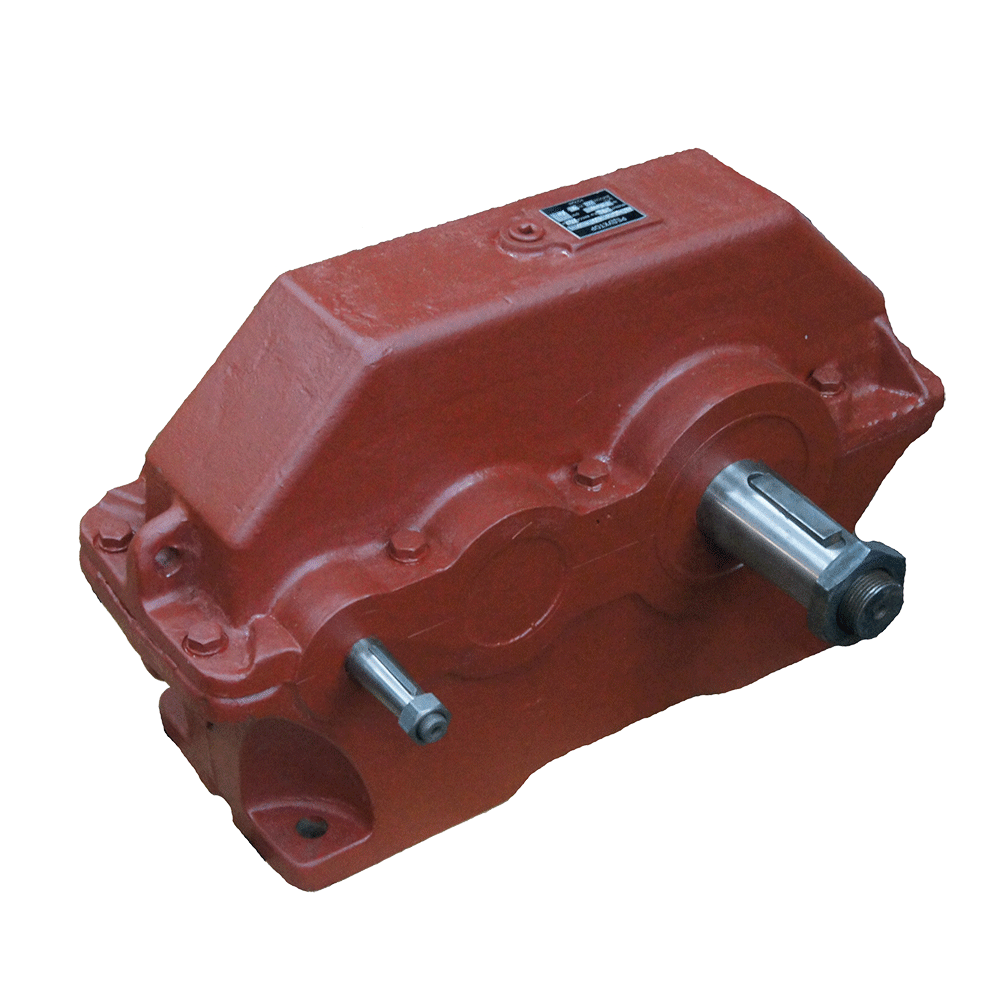

Двухступенчатый цилиндрический редуктор 1Ц2У-160-20-33 (Ц2У-160-20-33) предназначен для эксплуатации в качестве механического привода в различных промышленных установках и сельскохозяйственной технике. Основой редуктора является зубчатая передача с зацеплением Новикова. Режим работы агрегата зависит от нагрузки и при соблюдении требований достигает 24 часов в сутки. Максимальный крутящий момент на тихоходном валу 1250 Нм. Выходной вал, в зависимости от заказа, может быть цилиндрическим, коническим или пустотелым. Корпус редуктора имеет чугунное или алюминиевое исполнение.
Тип редуктора: 1Ц2У-160
Вид зубчатой пары: цилиндрический
Частота вращения входного вала: 1400 об/мин
Максимальный крутящий момент: 1250 Нм
Передаточное число: 20
Нужен редуктор с другими характеристиками? Ознакомьтесь с полным каталогом перейдя по ссылке цилиндрические редукторы 1Ц2У-160
| Наименование показателя | Типоразмер | |||||||
|---|---|---|---|---|---|---|---|---|
| 1Ц2У-160 | ||||||||
| Передаточные числа | Группа 1 | 10; 20; 31,5; 40 | ||||||
| Группа 2 | 8;12,5; 16; 25 | |||||||
| Фактические передаточные числа | Группа 1 | 10,32; 20,64; 32,55; 40,32 | ||||||
| Группа 2 | 8; 12,6; 16,0; 25,2 | |||||||
| Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м | непрерывный (Н) ПВ=100% | 1250 | ||||||
| Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах, Н*м | тяжелый (Т) ПВ=40% | 1600 | ||||||
| средний (С) ПВ=25% | 2000 | |||||||
| легкий (Л) ПВ=15% | 2500 | |||||||
| Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части, Н | входного вала | непрерывный (Н) ПВ=100% | 1000 | |||||
| тяжелый (Т) ПВ=40% | 1150 | |||||||
| средний (С) ПВ=25% | 1280 | |||||||
| легкий (Л) ПВ=15% | 1450 | |||||||
| выходного вала | непрерывный (Н) ПВ=100% | 9000 | ||||||
| тяжелый (Т) ПВ=40% | 10000 | |||||||
| средний (С) ПВ=25% | 11200 | |||||||
| легкий (Л) ПВ=15% | 12500 | |||||||
| Термическая мощность, кВт | не лимитирует | |||||||
| Коэффициент полезного действия, не менее, % | 97 | |||||||
| Масса редуктора, не более, кг | с чугунным корпусом | 95 | ||||||
| с алюминиевым корпусом | 57 | |||||||
