Червячный редуктор Ч2-160 - это двухступенчатый механические агрегат, получивший большое распространение в российской промышленности. В основу привода входит червячная передача, передающая кинематическую энергию вращения между перпендикулярными валами. Устройство является последовательным звеном между электродвигателем и исполнительной машиной. Передача мощности происходит с определенным преобразованием усилия и частоты вращения. Образующим фактором является - понижение частоты вращения и увеличение момента усилия.
РИС1.

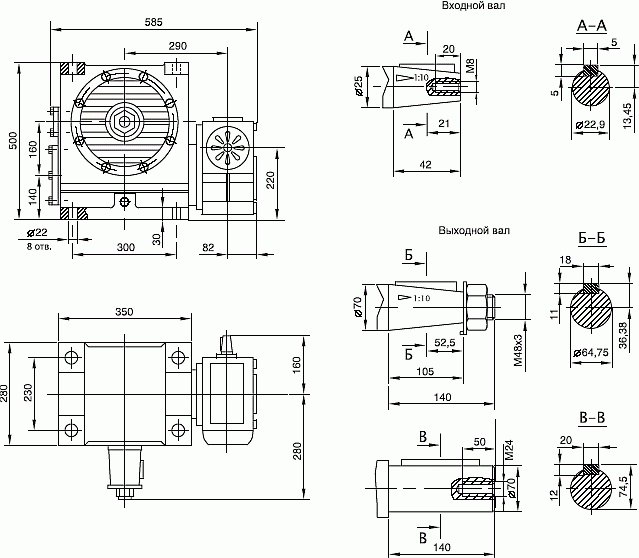

Габаритные и присоединительные размеры
РИС2.

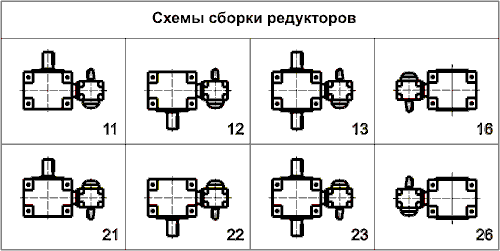

Схема сборки редукторов
РИС3.

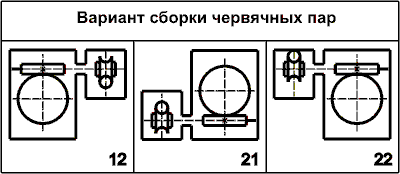

Варианты сборки червячных пар
| Параметр | Передаточное число общее | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 160 | 200 | 250 | 400 | 630 | 1000 | 1600 | 2500 | 4000 | |
| Номинальный крутящий момент на выходном валу, Н.м при ПВ>63% | 2500 | 3150 | 3150 | 3550 | 3550 | 3550 | 4000 | 4000 | 4000 | 3550 | 2800 |
| при ПВ<63% | 3100 | 3800 | 3150 | 3550 | 3700 | 4500 | 4400 | 5000 | 5300 | 5450 | 4000 |
| при ПВ=40% | 3500 | 4200 | 3150 | 3550 | 4100 | 4600 | 4600 | 5150 | 5300 | 5450 | 4000 |
| при ПВ=25% | 3700 | 4500 | 3150 | 3550 | 4600 | 4600 | 4600 | 5150 | 5300 | 5450 | 4000 |
| при ПВ=16% | 3995 | 5000 | 3150 | 3550 | 5150 | 4600 | 4800 | 5150 | 5300 | 5450 | 4000 |
| КПД, % при ПВ>63% | 77 | 74 | 73 | 68 | 65 | 60 | 55 | 50 | 35 | 30 | 22 |
| Термическая мощность, кВт при ПВ>63% | 3,15 | 3,15 | 3,15 | 3,47 | 2,90 | 2,90 | 2,05 | 1,24 | 1,09 | 0,92 | 0,92 |
Примечание: Значения крутящих моментов и КПД приведены при температуре окружающей среды +20оС и при использовании легированных масел. В случае применения нелегированных масел эти значения необходимо снизить на 14%.
Масса редуктора: 186,5 килограмм.
Редуктор Ч2-160-250-12-21-У2, что означает: редуктор червячный двухступенчатый типа Ч2 с межосевым расстоянием 160 мм, номинальным передаточным числом 250, вариантом сборки 12, вариантом расположения червячной пары 21, климатическим исполнением У и категорией размещения 2.
