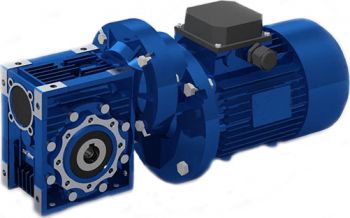

Мотор-редукторы PCRV

Цилиндро-червячные мотор-редукторы PCRV состоят из двух ступеней: первая – зубчатая передача, вторая – червячная пара. Благодаря этой конфигурации обеспечивается достижение большого передаточного числа (180), высокого крутящего момента (1100 Нм) и КПД. Являются хорошим решением, когда необходимо обеспечить стабильность частоты вращения и развить высокий крутящий момент.

Цилиндро-червячный редуктор с передаточным числом 180, скоростью вращения выходного вала 7,8 об/мин и крутящим моментом до 1100 (зависит от модели и электродвигателя). Такие характеристики делают его оптимальным решением для привода грузоподъемных механизмов циклического режима работы (например, редко используемой складской техники).

PCRV

Перерывы в работе необходимы для остывания червячной пары, которая использует трение скольжения, а не качения. Корпус PC-RV может крепиться, как на плоской поверхности, через монтажные лапы, так и торцевым способом через фланец. Червячная пара характеризуется низким уровнем шума, поэтому данная техника рекомендована для производственных цехов высокоточного машиностроения.

Базовые характеристики PCRV

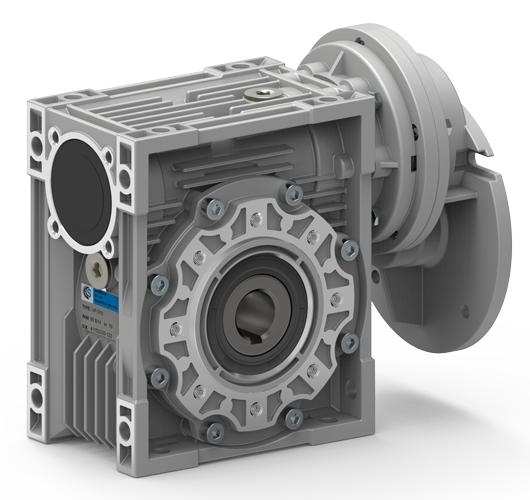

Цилиндро-червячный мотор-редуктор PCRV - это комбинированное устройство, состоящее из червячного редуктора и цилиндрической ступени. Такая комбинация позволяет получить широкий ряд передаточных чисел в пределах 73 — 300.

Комплектация электродвигателями асинхронного типа мощностью: 0,09 — 2,2 кВт
Номинальный крутящий момент на выходном валу: 40 — 2500 Нм;
Передаточное отношение: 73 — 300.

Пример условного обозначения в заказе

PCRV - 071/075 - 158,5 - 8,8 - 0,25 - FL1 - B3
PCRV - двухступенчатый цилиндро-червячный мотор-редуктор
071/075 - типоразмер цилиндрической ступени 71, червячной ступени 075
158,5 - передаточное число
8,8 - частота вращения выходного вала, об/мин
0,25 - мощность электродвигателя, кВт
FL1 - исполнение с фланцем
B3 - монтажная позиция

Модель: PCRV
Типоразмер: 63/40 - 63/50 - 63/63 - 71/50 - 71/63 - 71/75 - 71/90 - 80/75 - 80/90 - 80/110 - 80/130 - 90/110 - 90/130
Передаточное число: "i" = 75:1 - 317:1
Мощность: 0,09 - 2,2 квт
Крутящий момент: 42 - 2150 Нм

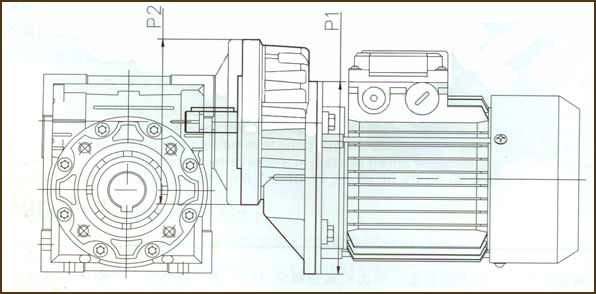

Размеры фланцев цилиндрической ступени

Размеры фланцев цилиндрической ступени PCRV

PC	i	P2	P1
63	3	63B14/71B14	63B5
71	3.17	71B14/80B14	71B5
80	3	80B14/100B14	80B5
90	2.43	80B14/100B14	90B5

Габаритные и присоединительные размеры PCRV

PCRV	A	В	С	C1	D(H7)	E(h8)	F	G	H	H1	I	L	L1	M	N	0	P	Q	R
063/040	100	121.5	70	60	18(19)	60	43	71	75	36.5	123	40	78	50	71.5	40	87	55	6.5
063/050	120	144	80	70	25(24)	70	49	85	85	43.5	133	40	92	60	84	50	100	64	8.5
071/050	120	144	80	70	25(24)	70	49	85	85	43.5	143	50	92	60	84	50	100	64	8.5
063/063	144	174	100	85	25(28)	80	67	103	95	53	148	40	112	72	102	63	110	80	8.5
071/063	144	174	100	85	25(28)	80	67	103	95	53	158	50	112	72	102	63	110	80	8.5
071/075	172	205	120	90	28(35)	95	72	112	115	57	176	50	120	86	119	75	140	93	11
080/075	172	205	120	90	28(35)	95	72	112	115	57	186	63	120	86	119	75	140	93	11
071/090	206	238	140	100	35(38)	110	74	130	130	67	193	50	140	103	135	90	160	102	13
080/090	206	238	140	100	35(38)	110	74	130	130	67	203	63	140	103	135	90	160	102	13
080(090)/110	252.5	295	170	115	42	130	-	144	165	74	233	63	155	127.5	167.5	110	200	125	14
080(090)/130	292.5	335	200	120	45	180	-	155	215	81	253	63	170	147.5	187.5	130	250	140	16

PCRV	S	T	V	PA	PB	PC	РЕ	PM	PN	PO	PP	PQ	b	t	?	?1	kg
063/040	26	6.5	35	67	7	4	M6x8(n=4)	75	60	9(n=4)	110	95	6(6)	20.8(21.8)	45°	45°	3.9
063/050	30	7	40	90	9	5	M8x10(n=4)	85	70	11(n=4)	125	110	8(8)	28.3(27.3)	45°	45°	5.2
071/050	30	7	40	90	9	5	M8x10(n=4)	85	70	11(n=4)	125	110	8(8)	28.3(27.3)	45°	45°	5.8
063/063	36	8	50	82	10	6	M8x14(n=8)	150	115	11(n=4)	180	142	8(8)	28.3(31.3)	45°	45°	7.9
071/063	36	8	50	82	10	6	M8x14(n=8)	150	115	11(n=4)	180	142	8(8)	28.3(31.3)	45°	45°	8.5
071/075	40	10	60	111	13	6	M8x14(n=8)	165	130	14(n=4)	200	170	8(10)	31.3(38.3)	45°	45°	11.3
080/075	40	10	60	111	13	6	M8x14(n=8)	165	130	14(n=4)	200	170	8(10)	31.3(38.3)	45°	45°	13.1
071/090	45	11	70	111	13	6	M10x18(n=8)	175	152	14(n=4)	210	200	10(10)	38.3(41.3)	45°	45°	15.3
080/090	45	11	70	111	13	6	M10x18(n=8)	175	152	14(n=4)	210	200	10(10)	38.3(41.3)	45°	45°	17.2
080(090)/110	50	14	85	131	15	6	M10x18(n=8)	230	170	14(n=8)	280	260	12	45.3	45°	45°	39
080(090)/130	60	15	100	140	15	6	M12x21(n=8)	255	180	16(n=8)	320	290	14	48.8	45°	22.5°	52.2
